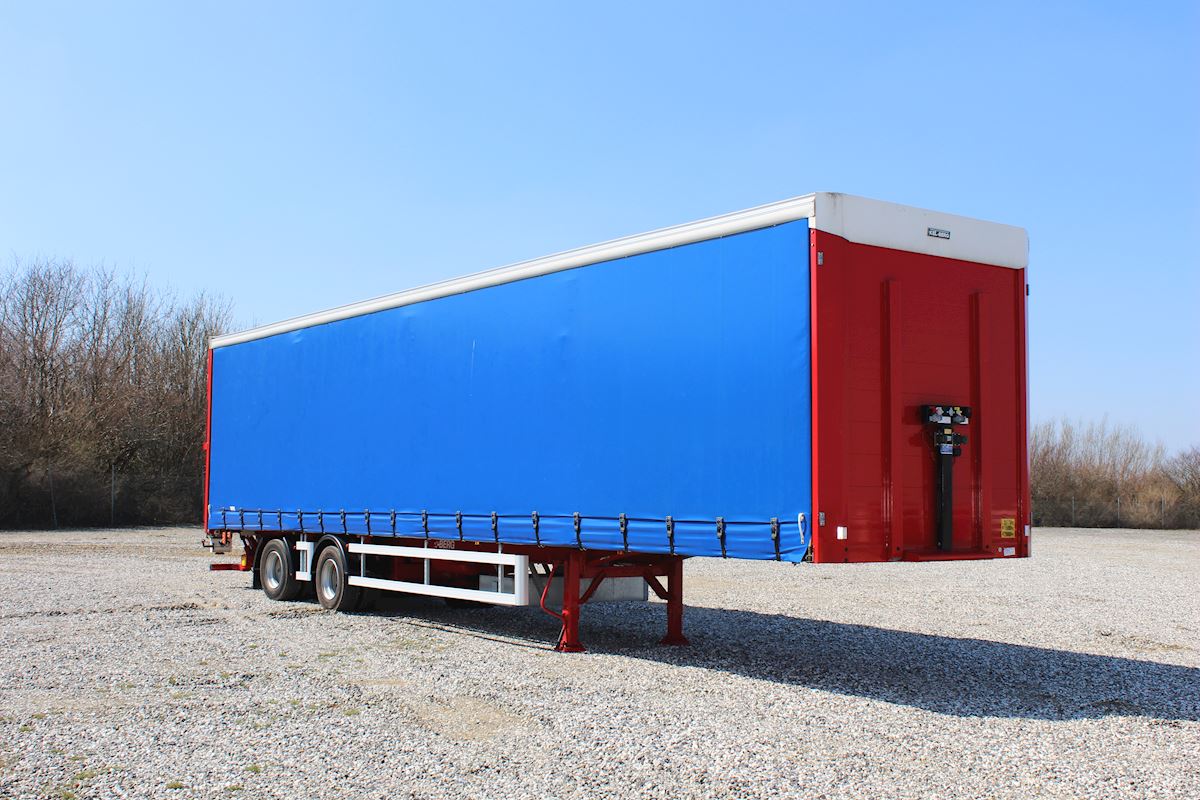

Gardin

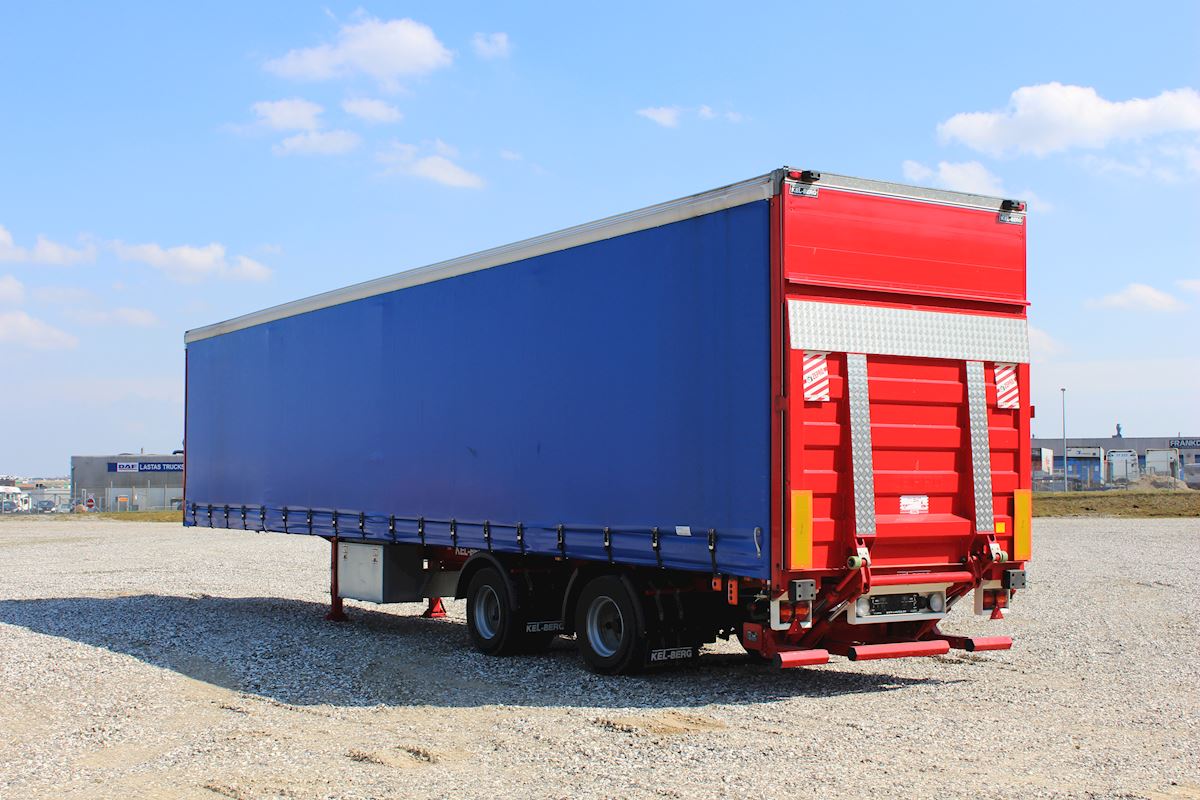

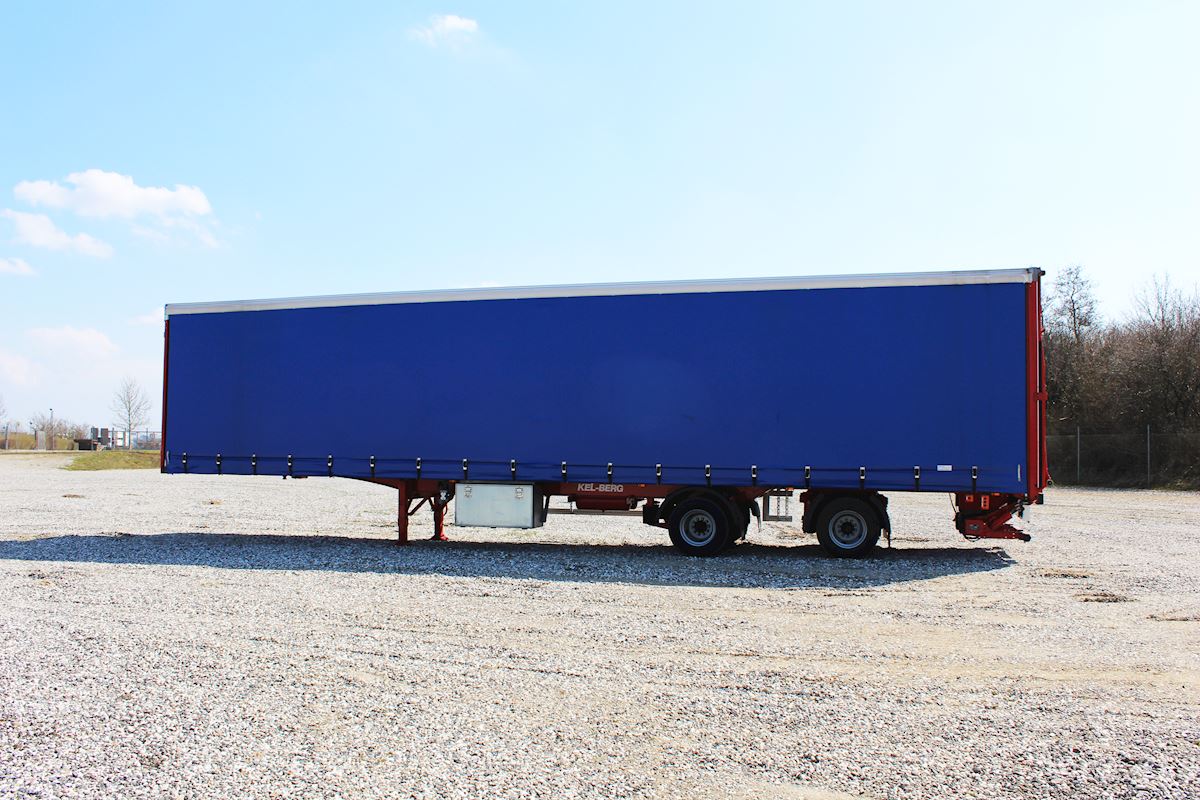

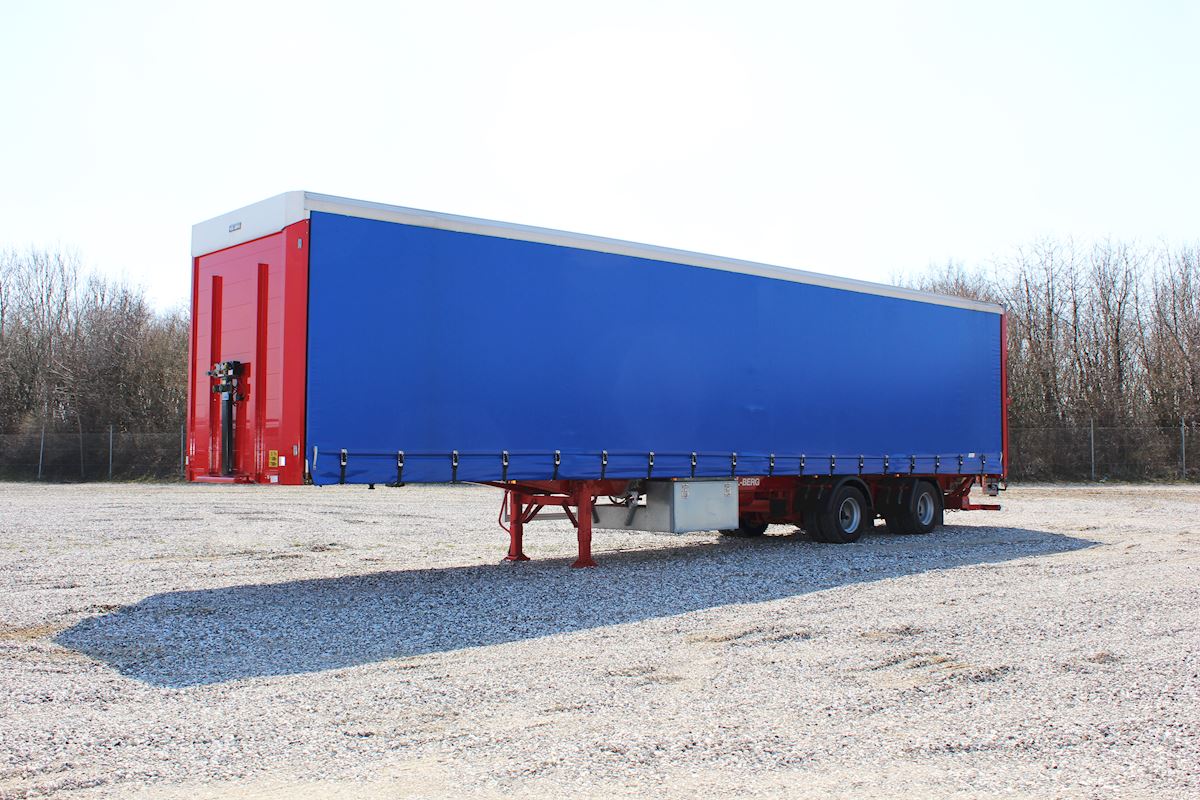

D500 Kel-Berg

  • Er XL-godkendt
  • Plads til 34 paller
  • Kan fåes med Tridec stangstyring
Facebook E-mail Kopiere link
Hent Kel-Berg D500 katalog
Lowres Highres

Konfigurationer

Chassis

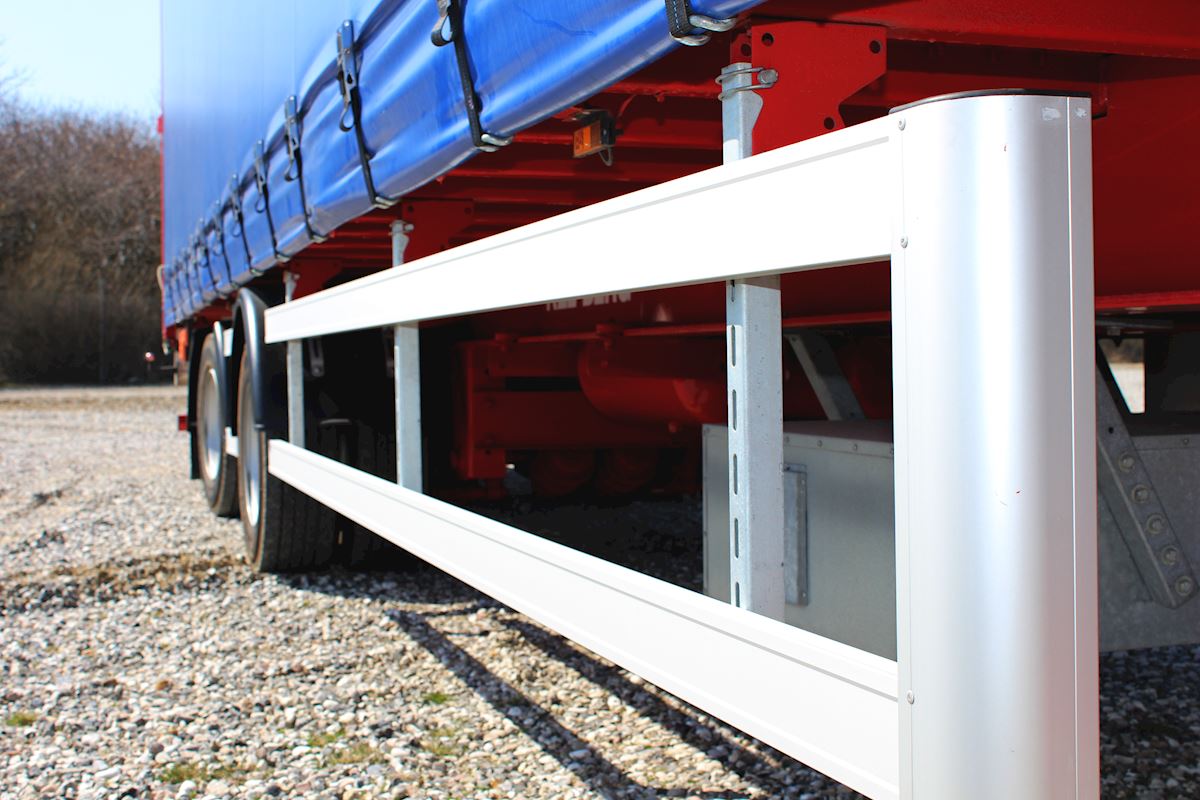

Længdevangerne er opsvejsede i I-profiler af st.52-3. Med stærke tværvanger og forstærkninger, som giver et meget stabilt chassis. Underkøringskofanger og cyklistværn efter danske regler.

Aksler

2 stk. 10 tons BPW-aksler med tromlebremser og original BPW-luftaffjedring, med hæve- /sænke ventil.

Liftaksel på den 1. aksel

Der er sidemonteret lift på den 1. aksel. Afstand fra KingPin til teo. drejepunkt må ikke overstige 8.150 mm (teo. drejepunktet er afhængigt af antal styrbare aksler).

Tvangsstyring

Tridec tvangsstyring af bageste aksel med stang-system.

Bremser

2-ledet trykluftsmekanisk bremseanlæg af anerkendt fabrikat, som opfylder EU-direktiv 71/320 + 79/489. Lovpligtigt 2S/2M EBS-anlæg med Roll-Stability Program. Asbestfrie bremsebelægninger.

Dæk

8 stk. af anerkendt fabrikat, str. 275/70 R 22,5 og med stålfælge i sølvfarve.

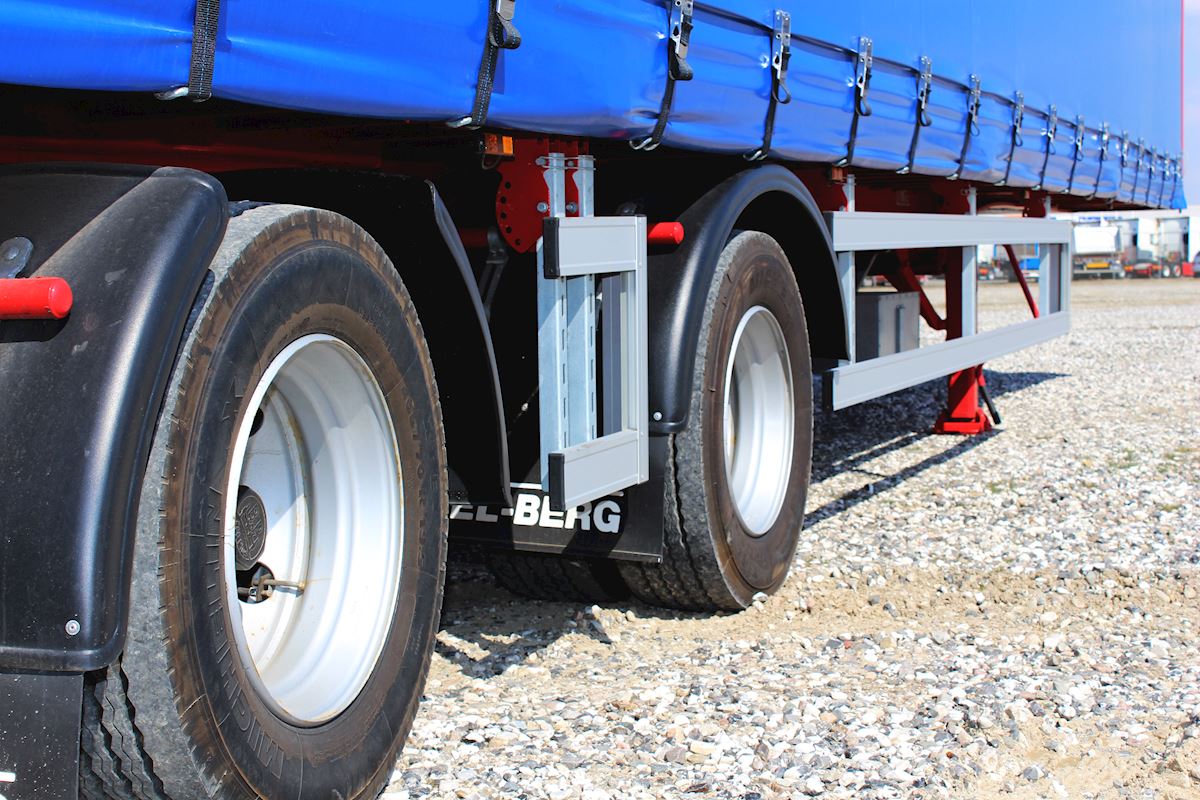

Skærme

2 stk. 180 graders plastskærme på den 1. aksel. 4 stk. 90 graders skærme på den 2. aksel. Stænklapper i bag.

Støtteben

2 stk. støtteben med 2 hastigheder og halvrund fod, af anerkendt fabrikat.

Elektrisk anlæg

4 stk. 3-kammers baglygter, 2 stk. baklygter, 2 stk. nummerpladelygter, 2 stk. slingrelygter, 5 stk. sidemar-keringslygter med refleks pr. side, lovpligtige marke-ringslygter og reflekser. 2 stk. 7-pols ISO stikdåser. EL-anlægget er fremstillet efter ISO 3731.

Bund

Bund af 28 mm hårdttræsplanker, som er lagt ned i galvaniserede profiler. Plankerne er fastgjorte med galvansierede skruer. Der er monteret en stålplade foran, over Tridec-drejesystem.

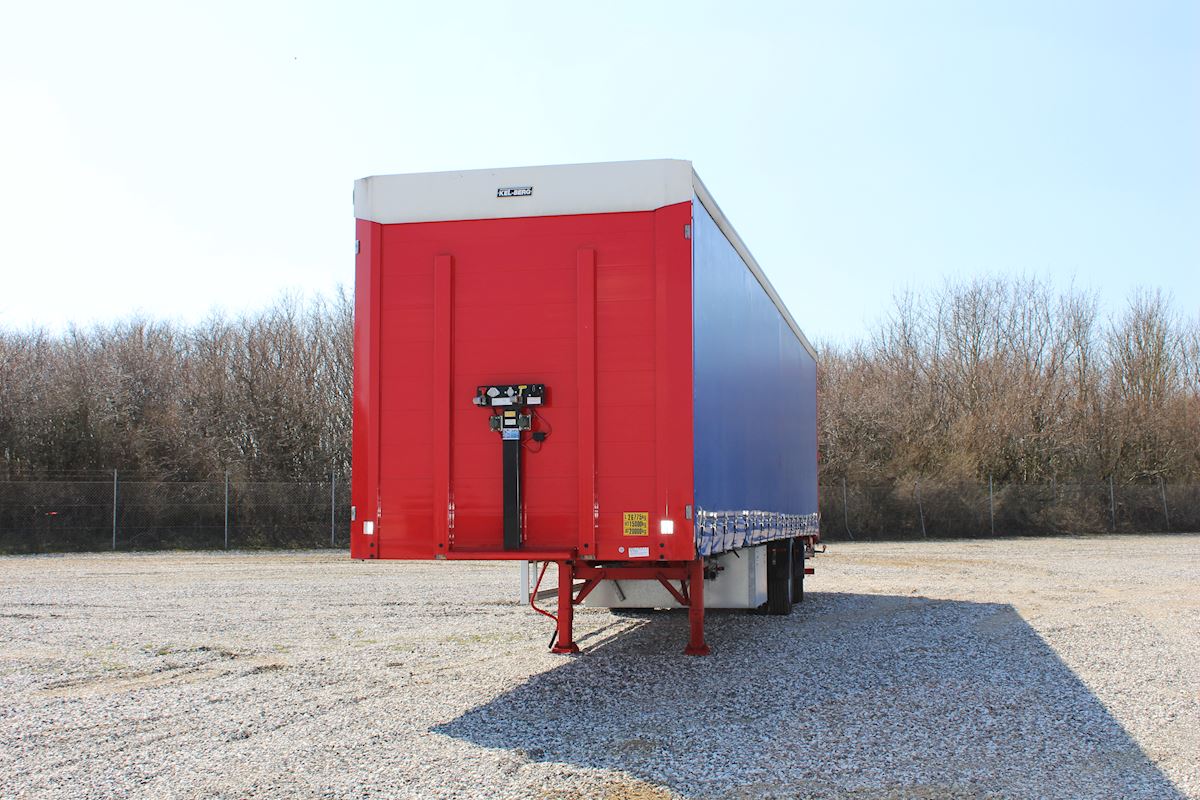

Bolt monteret i front

Front bestående af opbukkede og galvaniserede hjør-nestolper og indbyggede gardinstrammere samt 2 stk. galvaniserede RHS 60X120 centerstolper. Stolperne er beklædte med 25 mm aluminiumsprofiler, og fronten er slagtestgodkendt, jfr. svensk standard SS2563, afsn. 3,4 og 5 samt SS2564.

Bolt monteret i bag

Opbukkede og galvaniserede hjørnestolper med indbyggede gardinstrammere. Hjørneforstærkninger op mod tagvange samt liftpladeafvisere på siderne.Aluminiumstopklap er monteret med plasthængsel og gasstøddæmper. Lukkestrop er monteret i højre side.

Bolt monteret på fast tag

Aluminiumsplade er fastkrympet på kraftige og forbukkede aluminiumsvanger. Galvaniserede omega tværvanger samt vridningsstabile for- og bagvanger.

Sidestolper

4 stk. forskydelige sidestolper med bræddeholdere.Løber i tagvanger og slagfaste plastruller med stålkug-lelejer. De kan låses i faste positioner under kørsel.

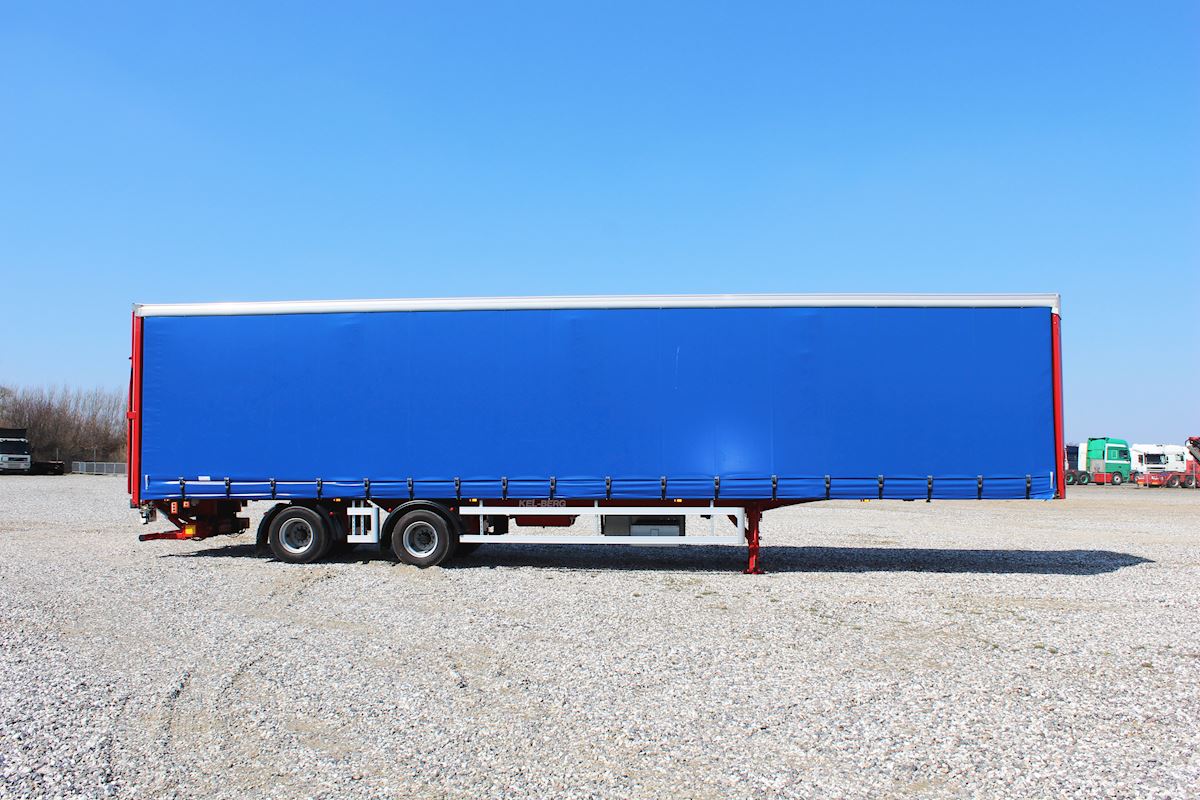

Gardiner

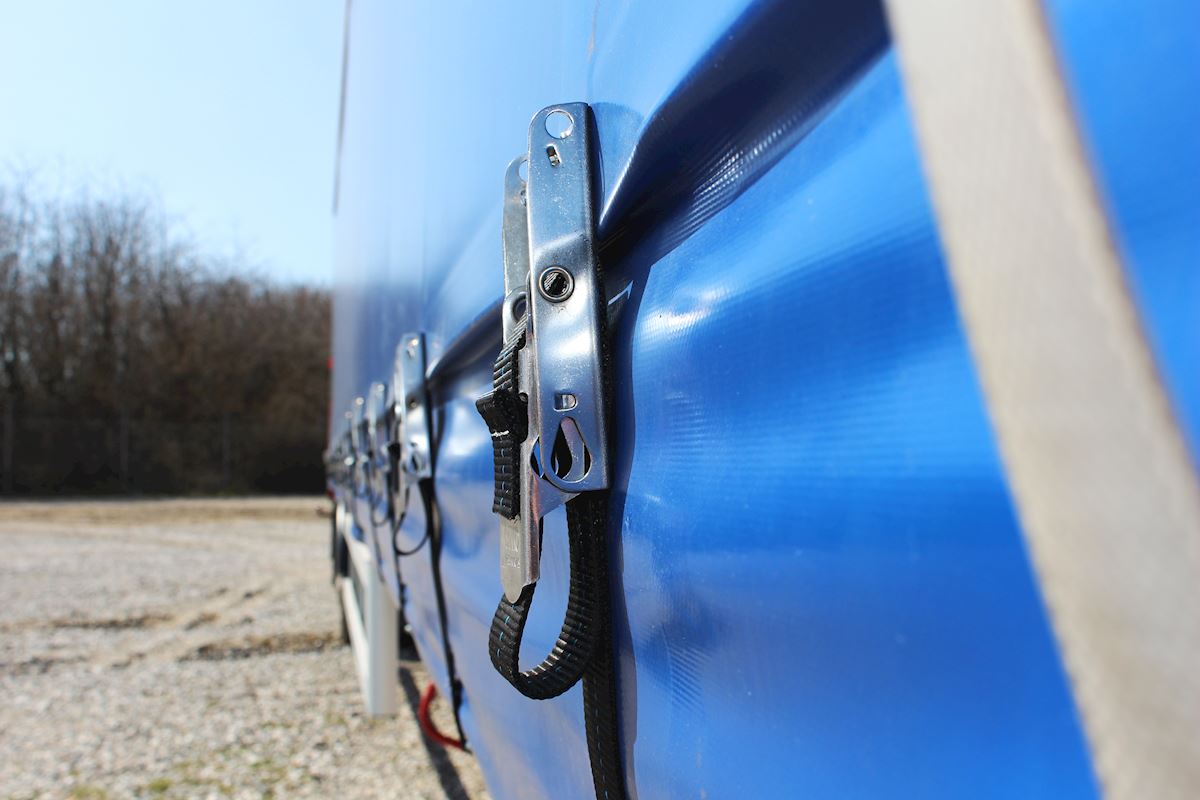

Skydegardinsider i 850 g/m2 kvalitetsdug. Toprullere i slagfast plast med stålkuglelejer. Rustfrie overcenter-lukkere for hver 600 mm. Som standard er de monte-rede med aluminiumsstænger i enderne.

Overfladebehandling

Sandblæst til SA 2,5, 2-komponent grundmaling og 2-komponent slutlakering. Chassis lakeret i én RAL farve, i godkendte ICI-produkter.

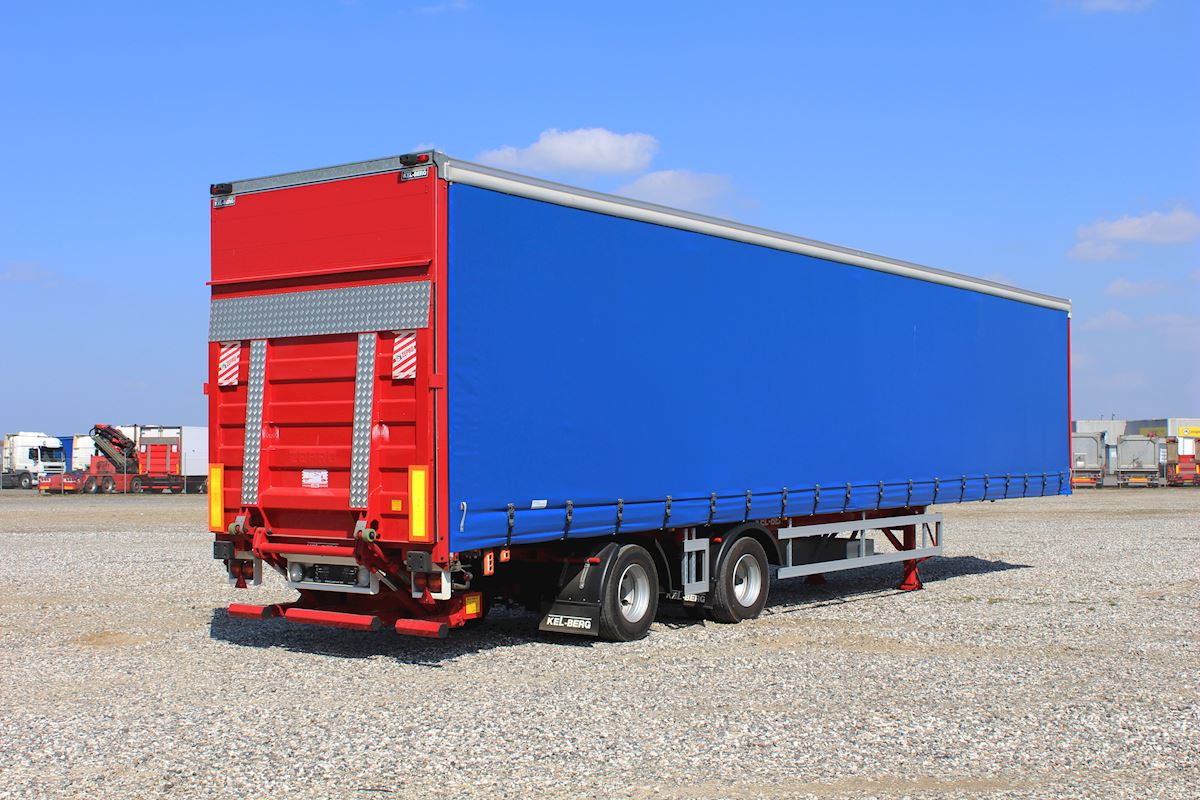

Lift

Almindelig opretstående og kortarmet 2.500 kg Z-Lift.Indvendig og udvendig kontakt i højre side. EL-kabel er ført frem til konsol med luftkoblinger. Grønt NATO-stik (2-pols med forskruning).Liftplade af stål, 2.540 x 2.000 mm, med ALU-dørkplade på bagsiden.

Specifikationer

Vægt
  • Tilladt totalvægt
    35.000 kg
  • Tilladt hovedbolttryk
    15.000 kg
  • Tilladt boogietryk
    20.000 kg

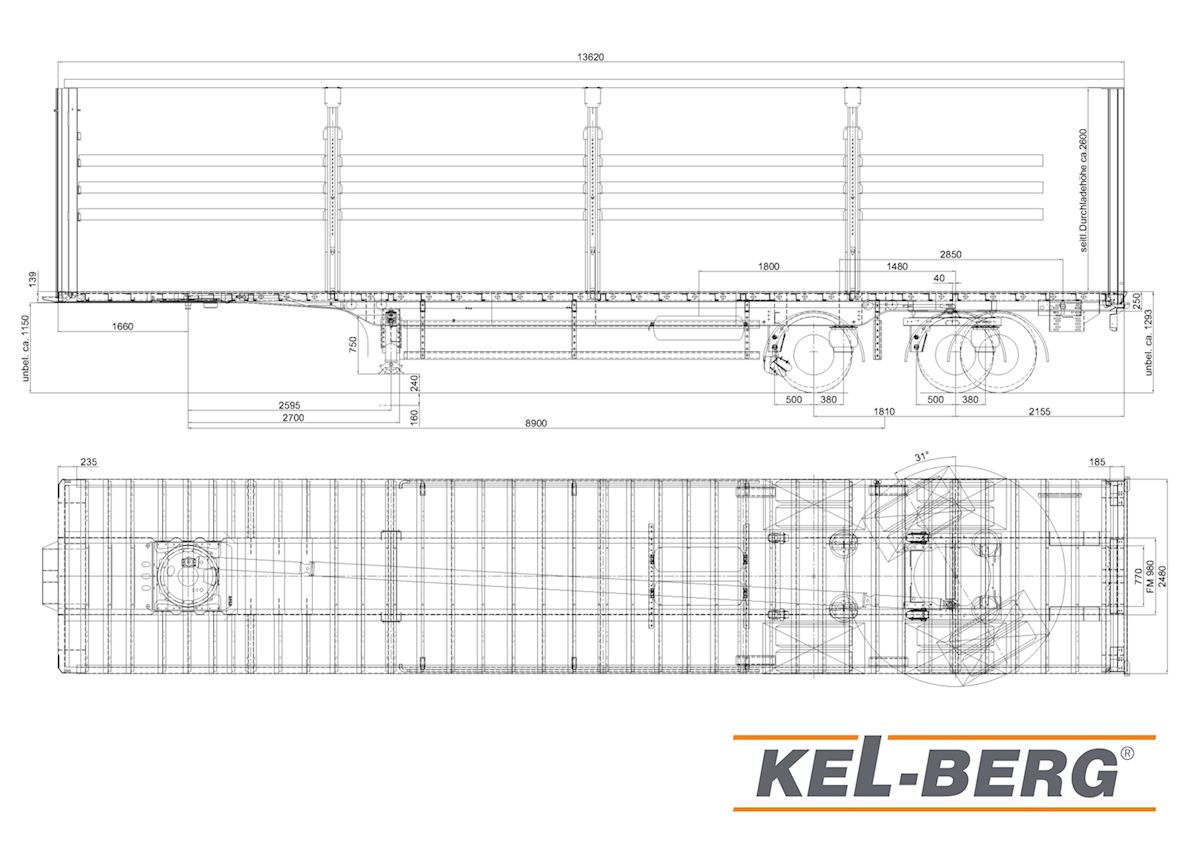

Mål
  • Skammelhøjde
    1.080 mm
  • Teoretisk akselafstand
    8.400 mm
  • Indvendig længde
    13.620 mm
  • Udvendig chassisbredde
    2.480 mm
  • Halslængde
    2.510 mm
