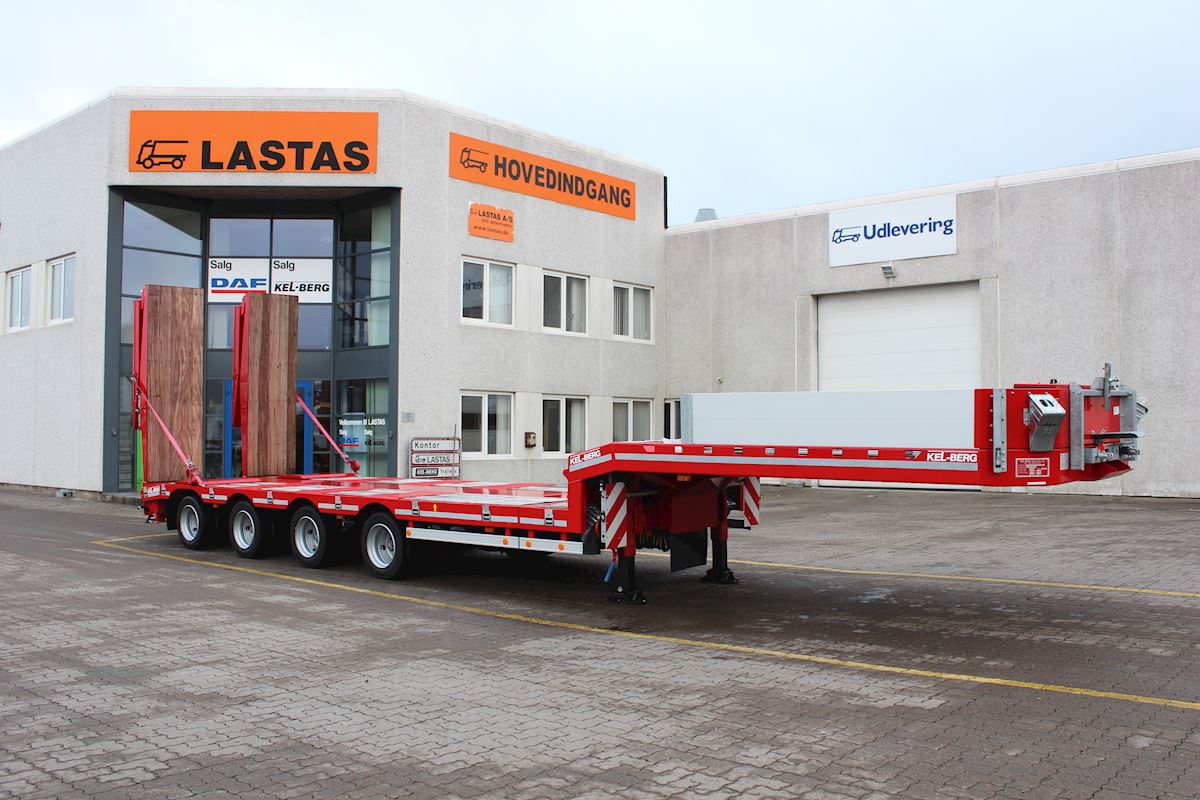

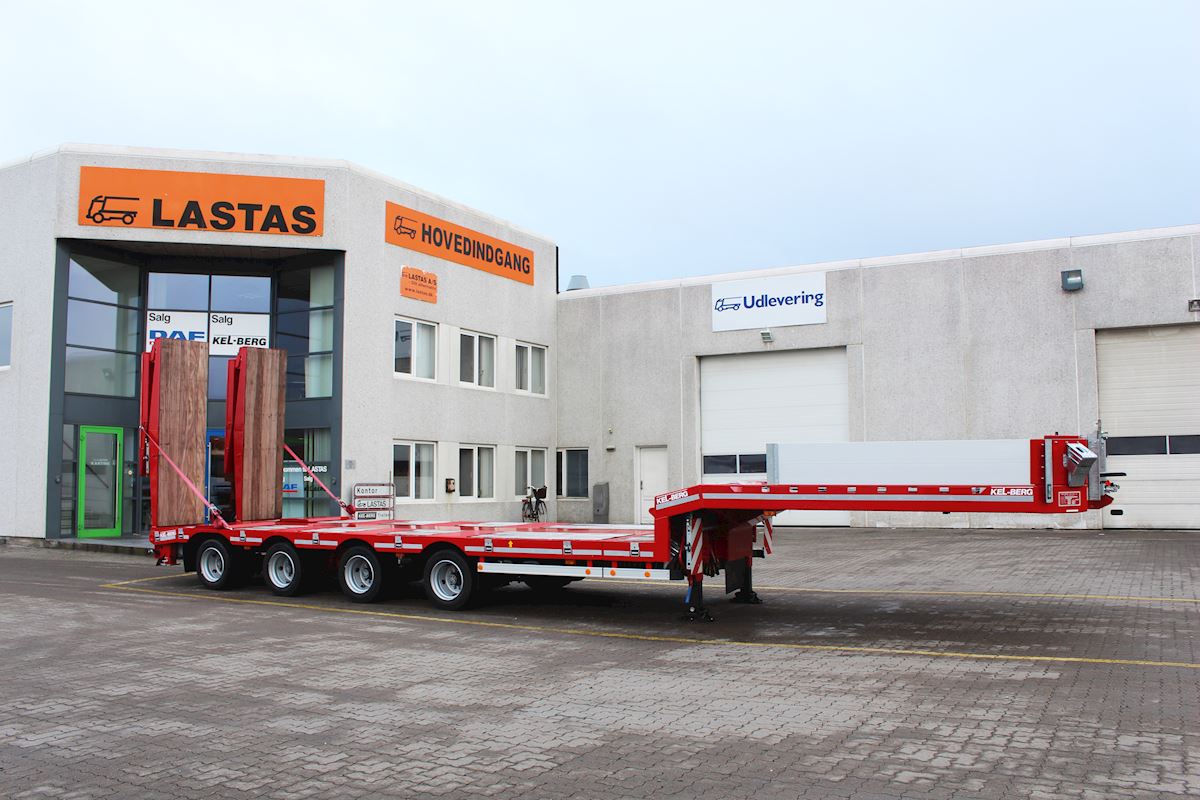

S620H Kel-Berg

  • To-delt hydraulik ramper i bag
  • Dobbelt ramper
  • El-hydraulik pumpe til ramper
Facebook E-mail Kopiere link
Hent Kel-Berg S620H katalog
Lowres Highres

Konfigurationer

Chassis

I-bjælker udflyttet i siderne i for med kraftige tvær-vanger. Centralvange i opsvejset højstyrkestål hvor sektionerne forskydes inden i hinanden. Kraftigt chassis som er egnet til tunge belastning .

Aksler

▪ BPW
▪ Trommelbremser
▪ Teknisk tilladt aksellast 4 x 10.000 kg
▪ Medstyrende drejbar 3. aksel der kan låses over baklys eller med kontakt på siden af traileren
▪ Selvstyrrende 4. aksel

Tilkobling

2” SAE kingpin.

Udtræk

Traileren kan forlænges til den i dimensionerne angivne længde. 300 mm løs mellembjælke monteret i udtræk.

Dæk

12 stk. dæk 235/75 R 17,5 af anerkendt fabrikat.

El/hydraulisk pumpestation

24 V elhydraulisk pumbestation monteret i Højre side i bag med stor Ermax stik monteret i for for +/- ledning til trækker.

Støtteben

2 stk. støtteben af anerkendt fabrikat med to hastig-heder og flad fod

Elektrisk anlæg

▪ 2 stk. 5-kammer baglygter
▪ 2 stk. baklygter
▪ 2 stk. nr.plade lygter
▪ 2 stk. slingrelygter
▪ x stk. sidemarkeringslygter med refleks pr. side
▪ lovpligtige markeringslygter og lovpligtige reflekser
▪ 2 stk. 7-pol. lysstik
▪ EL-anlægget er fremstillet efter ISO 3731

Sideforbredning

2X8 Stk Galvaniserede sideforbredningsprofiler indbugget i sidevangen med manuelt udtræk til max brede 3.000 mm Udtrækket er fjederpåvirket. Sideforbredningen leveres uden træplanker. 2x7 stk Kraftige ø30 mm suringsringe monteret udvendig på kantskinden i hver side på det nedbyggede stykke. 2x5 stk 80x50 mm kæpstokhulder monteret i kantskinden på nederste dæk uden kæpstokke.

Bund

Bund af 70 mm planker lagt på langs med ståldørk-plade over akslerne.

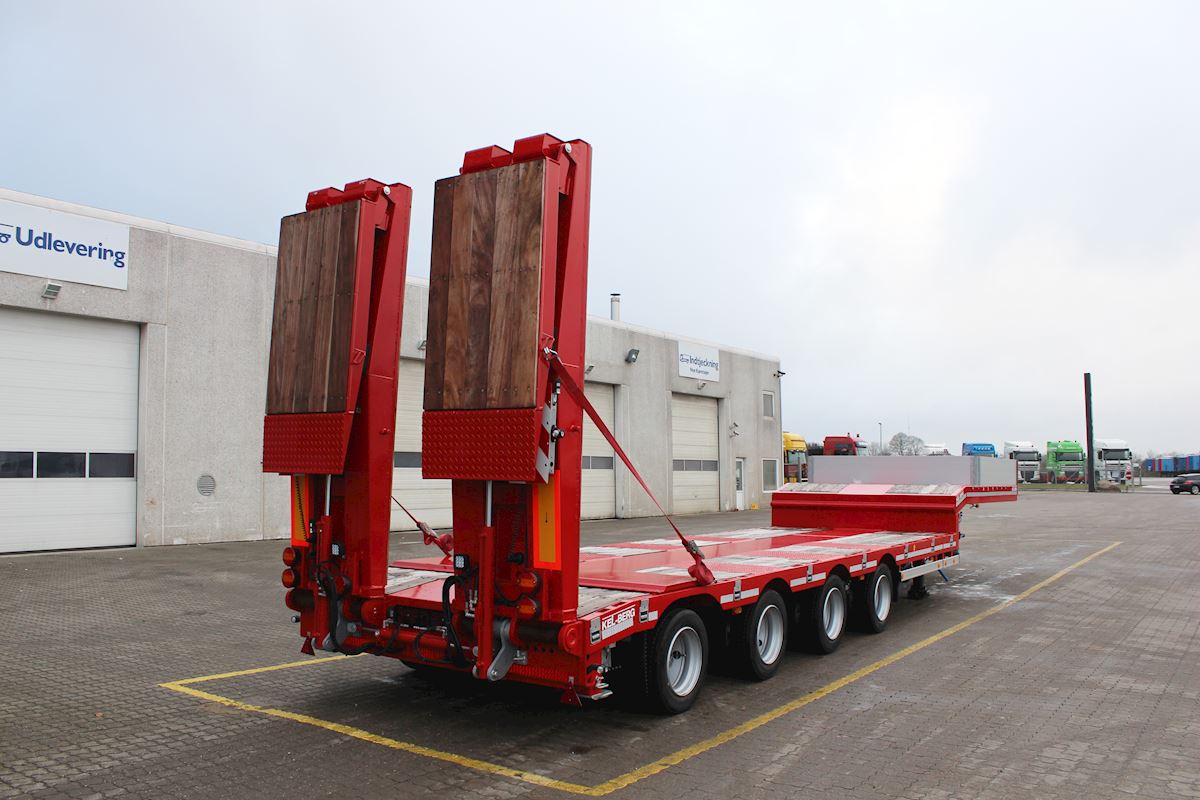

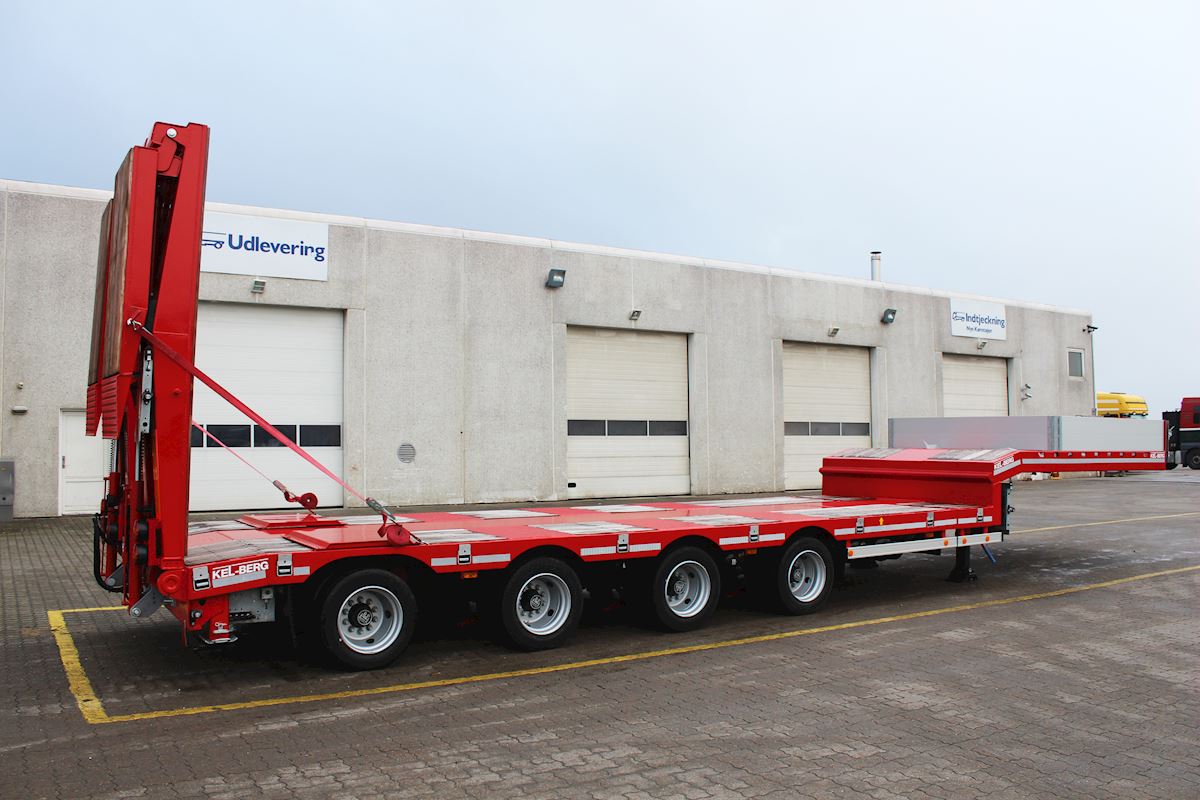

Ramper

▪ 2 stk. dobbelte hydrauliske ramper med hydrauliske ekstrapamper med 70 mm træ nedlagt på stålvanger
▪ Rambebrede 850mm
▪ Rampelængde 2.950 + 1.500 mm
▪ Ramperne er hydrauliske sideforskydelig med 4 stemplet ventilstyring monteret i højre side
▪ 2 stk Galvaniserede manuelle støtteben til nedklap- ning i bag inden læsning

Overfladebehandling

Sandblæst til SA 2,5, 2-komponent grundmaling og 2-komponent slutlakering. Chassis lakeres i EN RAL farve i godkendte ICI produkter.

Ekstra udstyr

▪ 2 Stk Stålkasser monteret i hver side for planker.
▪ 400 mm stålforsmæk i chassiesfarve med reserve- hjulsophæng i midten
▪ 3 stk 400 mm eloxerede alusider til montage på repo med aftagelige hjørnestolper
▪ Rotorlampestik monteret i bag i venstre side
▪ 4 stk 7 polet stik monteret med 2 stk ved støtteben og 2 stk i bag i hverside

Specifikationer

Vægt
  • Tilladt totalvægt
    40.000 kg
  • Tilladt hovedbolttryk
    16.000 kg
  • Tilladt boogietryk
    24.000 kg
Blokvognsregistrering
  • Tilladt totalvægt
    48.000 kg
  • Tilladt hovedboltstryk
    18.000 kg
  • Tilladt bogietryk
    30.000 kg

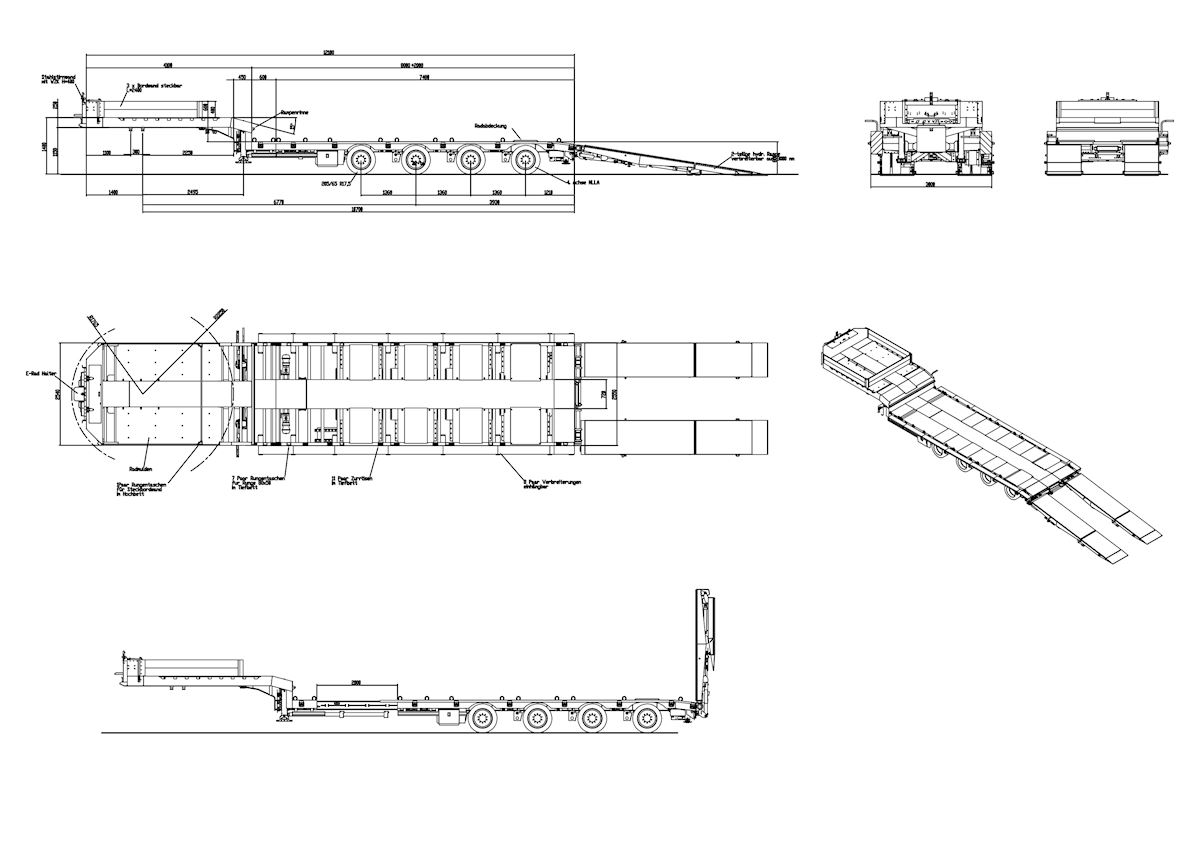

Mål
  • Chassis længde
    12.900 mm
  • Afstand hovedbolt til 2. aksel
    7.700 mm
  • Bogie
    2 x 1.360 mm
  • Skammelhøjde
    1.150 mm
  • Udv. Bredde
    2.540 mm
  • Bundhøjde i bag
    860 mm
