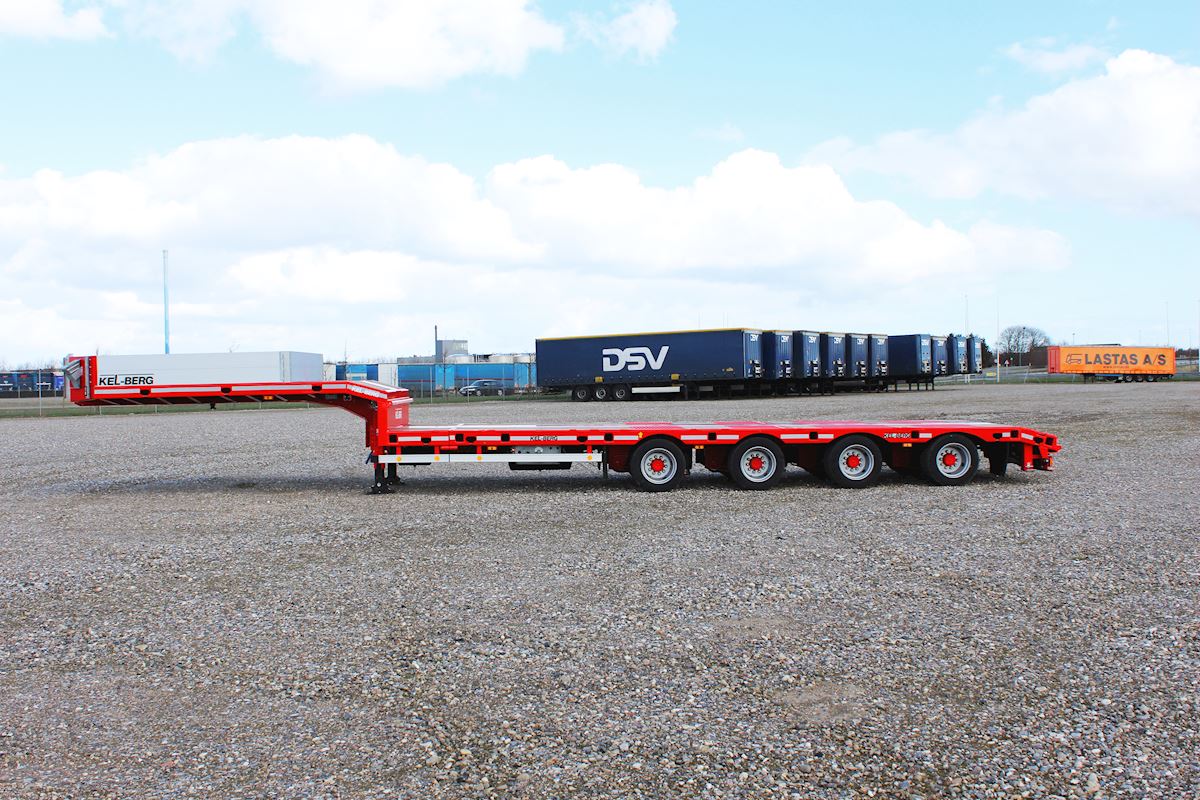

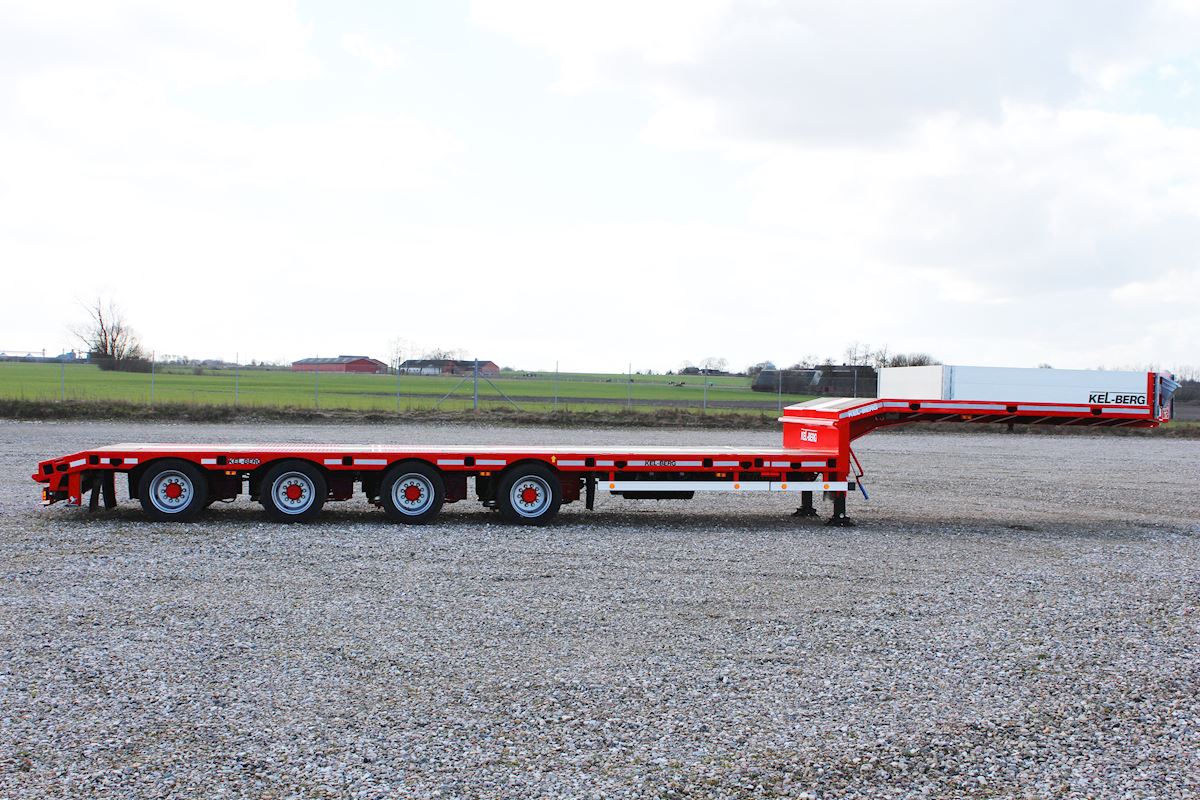

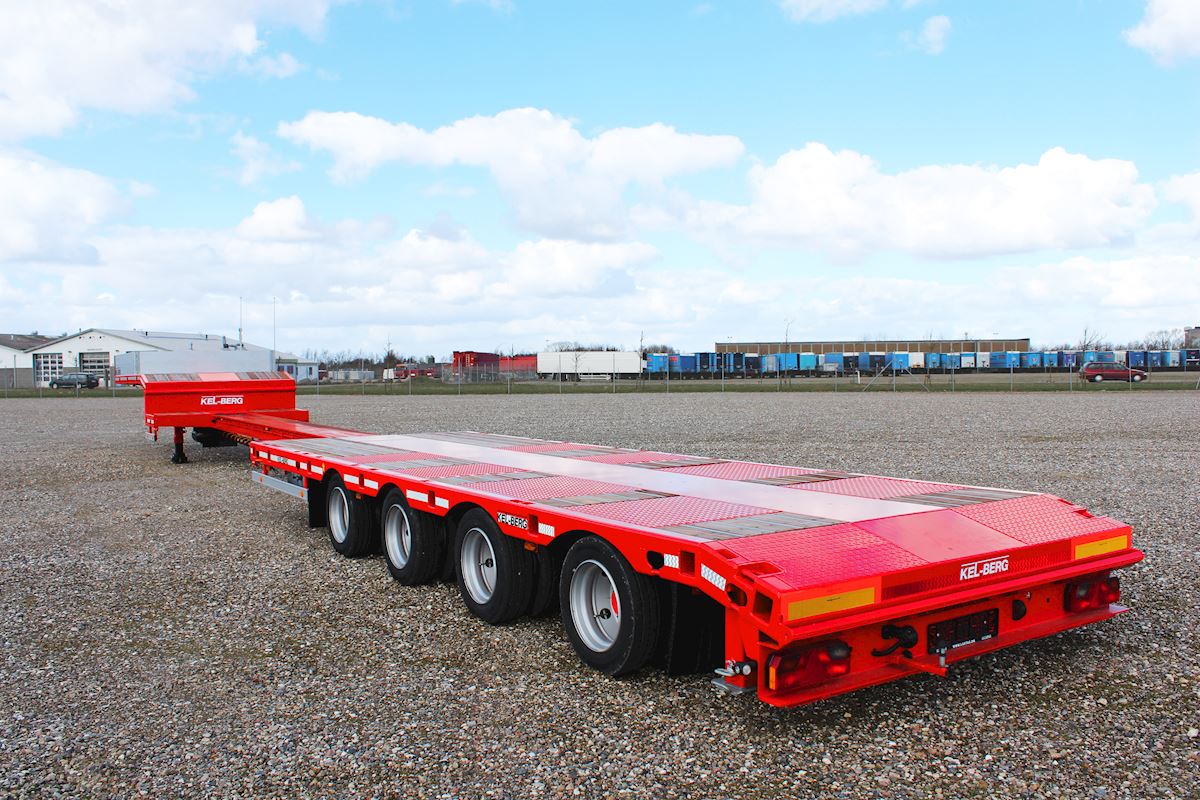

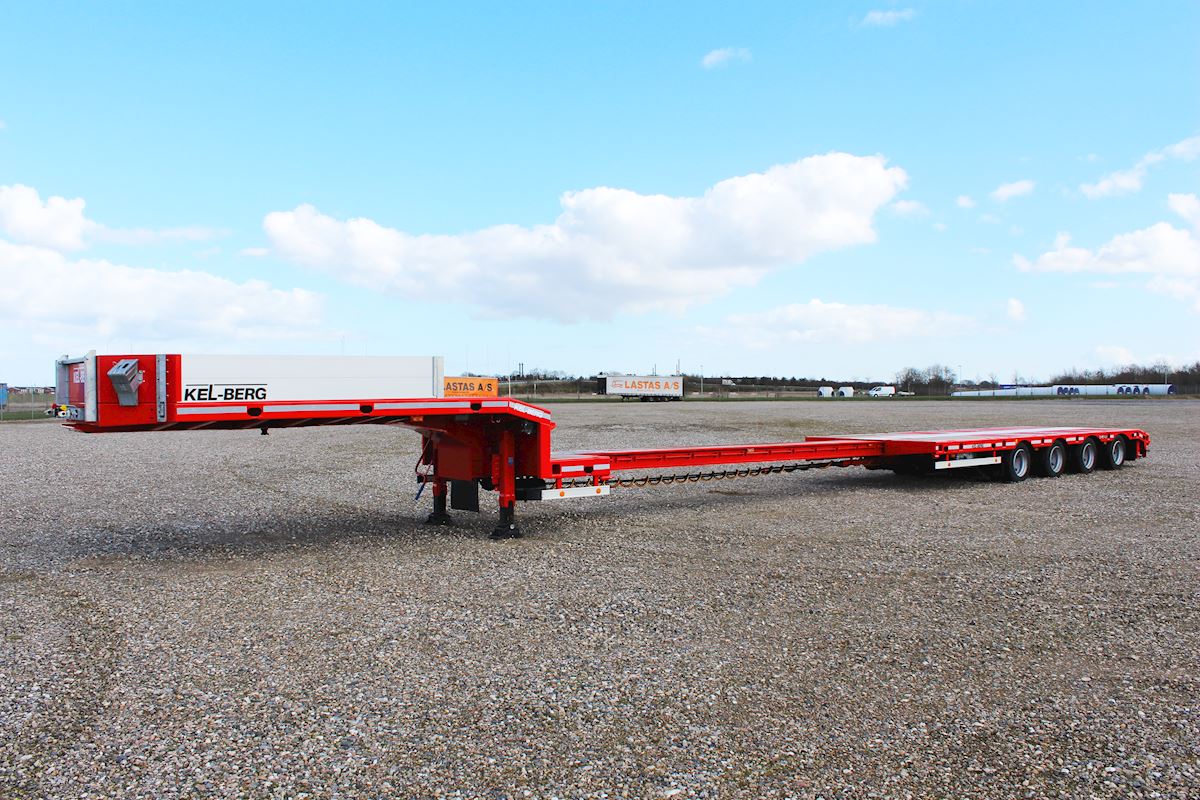

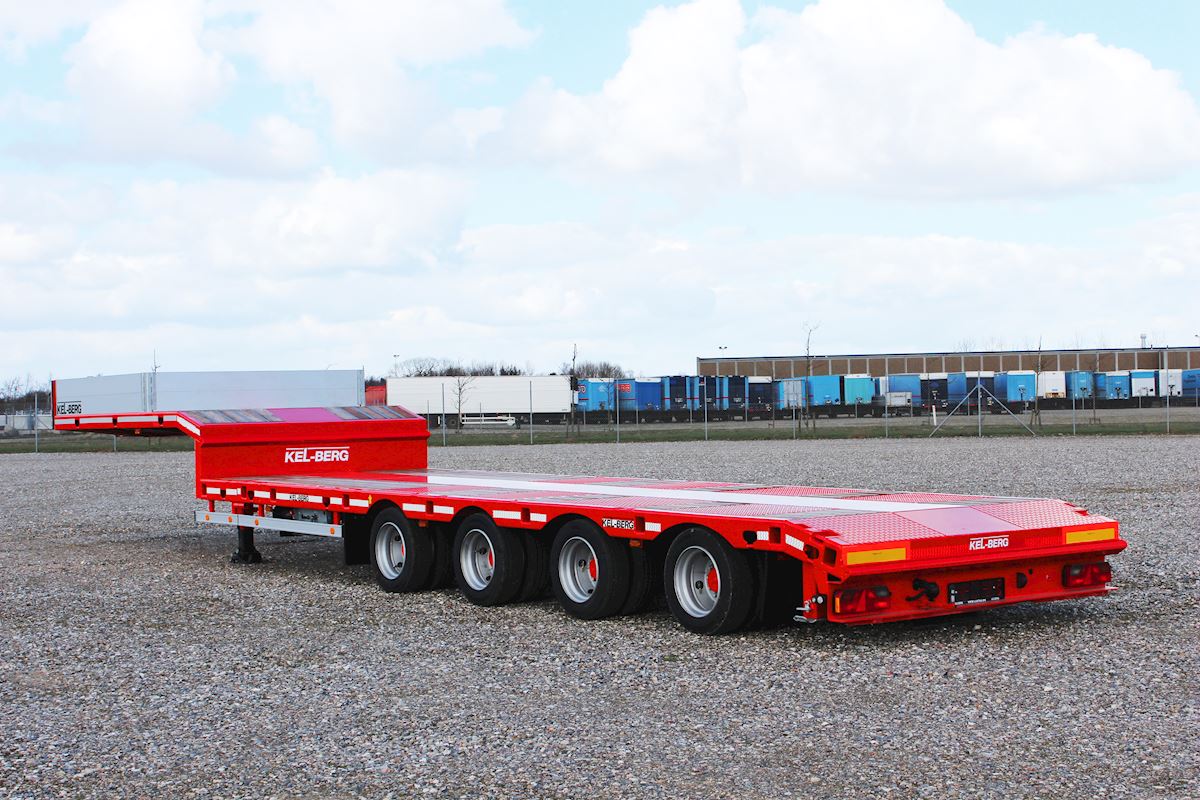

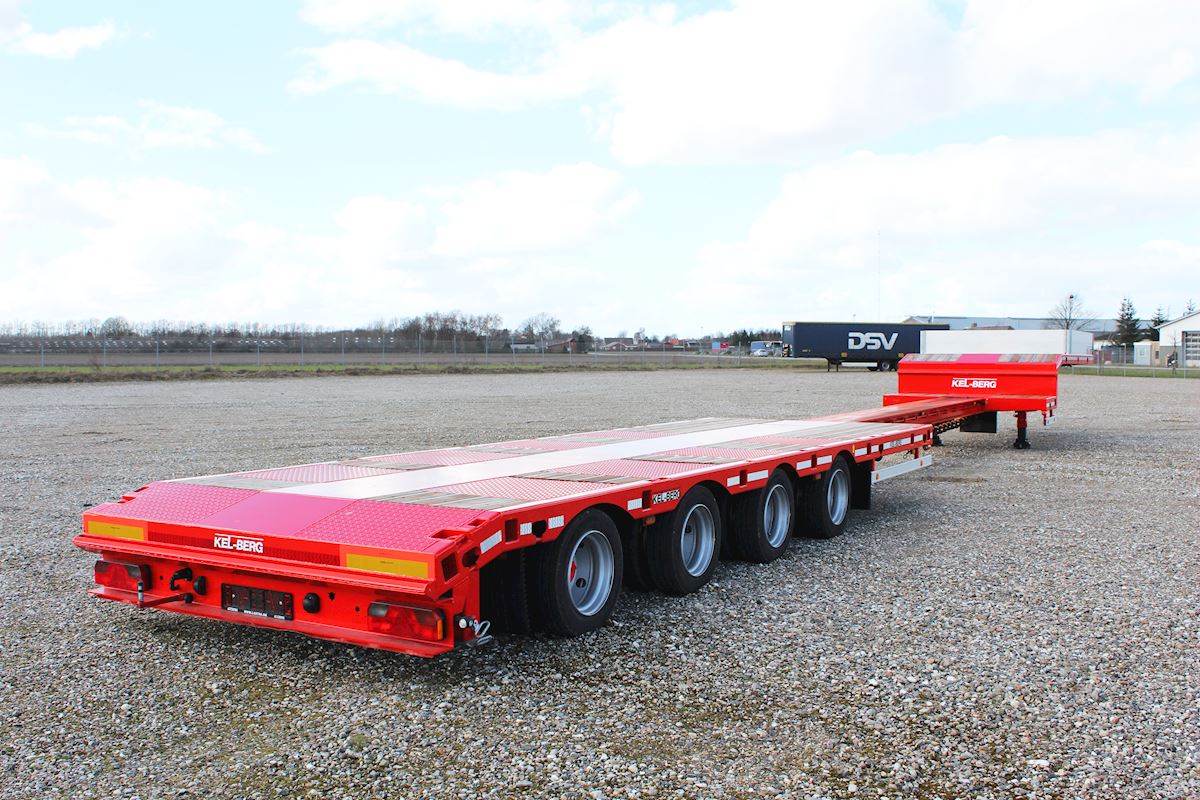

S601H Kel-Berg

  • Enkeltudtræk
  • Styrbar 4. aksel
  • Knæk på repos
Facebook E-mail Kopiere link
Hent Kel-Berg S601H katalog
Lowres Highres

Konfigurationer

Chassis

Centralvange i opsvejset højstyrkestål hvor sektio-nerne forskydes inden i hinanden. Kraftigt chassis som er egnet til tunge opgaver.U-skinne på hals-knækket for anlæg af aluramper.

Overfladebehandling

Sandblæst til SA 2,5 2-komponent grundmaling og 2-komponent slutlakering. Chassis lakeres i EN RAL farve i godkendte ICI produkter.

Aksler og bremser

4 stk. 9 tons SAF-aksler med original SAF-luftaf-fjedring og hæve/ sænk. SAF-tommelbremse med EBS 4S/3M anlæg.

Drejbar 3 og 4 aksel

Medstyrende drejbar 3. og 4. aksel der kan låses over baklys eller med kontakt på siden af traileren.

Dæk

12 stk. dæk 205/65 R 17,5 af anerkendt fabrikat.

Bremser

2-leder trykluft-mekanisk bremseanlæg med 80 liter ståltank i sort.

Trailerkode og beskrivelse

Fjederbremse monteret på 2 akser med løsneventil monteret i venstre bag.ABS-Bremsesystem fabrikat Knorr/WABCO for 2S/2M

Tilkobling

2” SAE KingPin

Støtteben

▪ 2 stk. støtteben af anerkendt fabrikat med to hastigheder og flad fod
▪ 2 stk. drejbare/ udskydbare støtteben i bagende, manuelt betjent
▪ Max belastning på bagstøtteben 48.000 kg

Sider

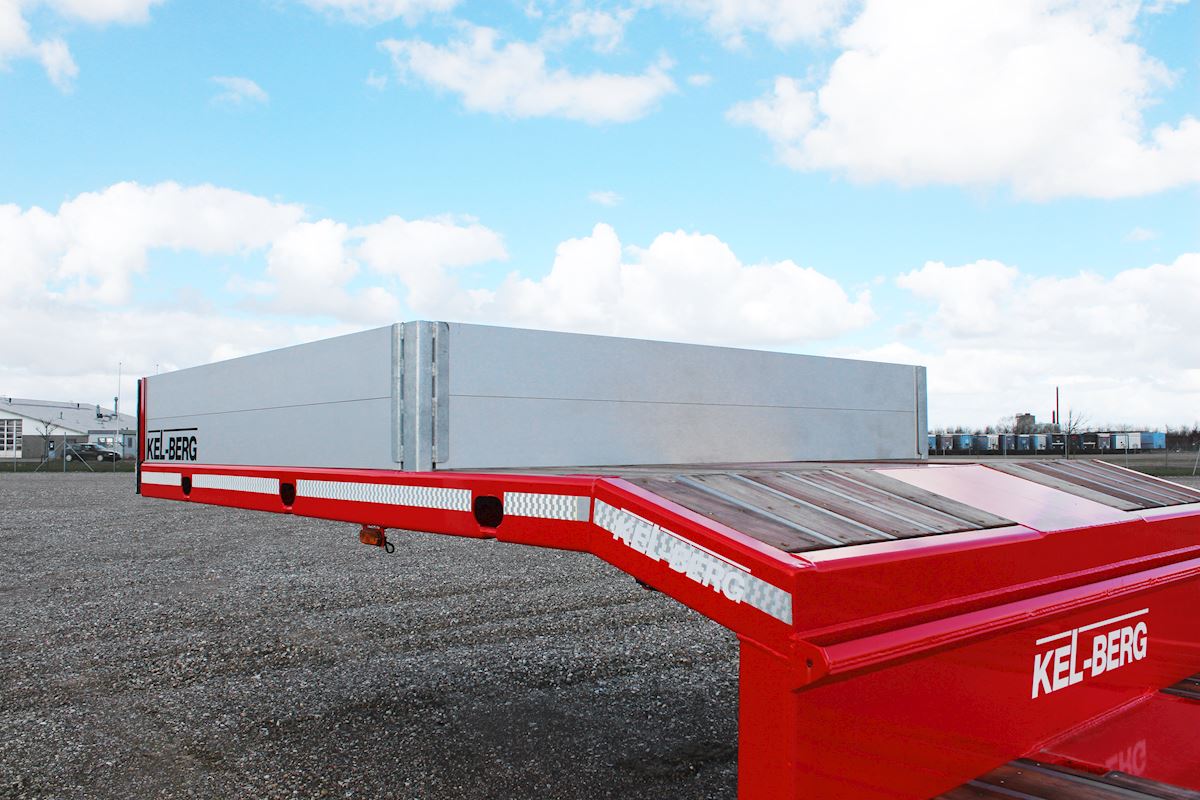

400 mm stålfront

Elektrisk anlæg

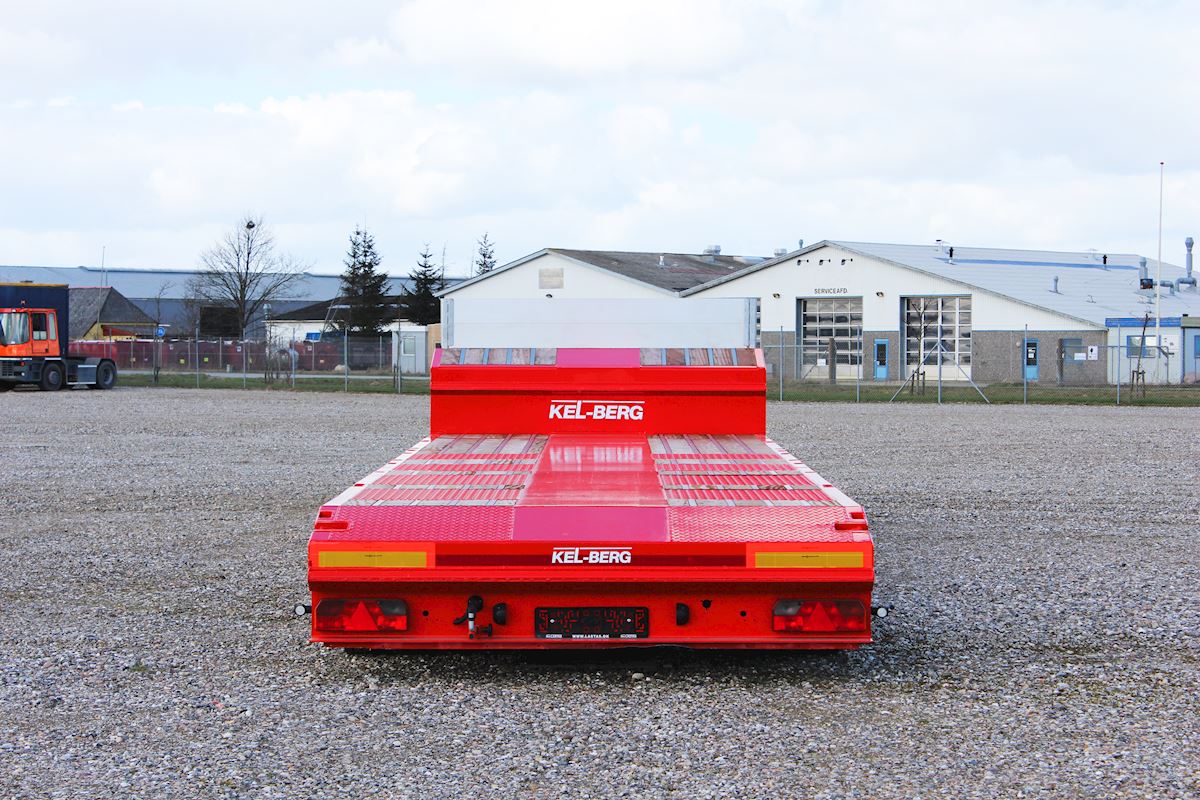

▪ 2 stk. 5-kammer baglygter
▪ 2 stk. nr.plade lygter
▪ 2 stk. slingrelygter
▪ 5 stk. sidemarkeringslygter med refleks pr. side, lovpligtige markeringslygter og lovpligtige reflekser
▪ Sokkel for rotorblink i venstre side i bagende
▪ 2 stk. 7-pol. lysstik
▪ EL-anlægget er fremstillet efter ISO 3731
▪ 1 par 7-polet stik ved knæk og 1 par 7-polet stik i bagende

Lastsikring

▪ 8 par kraftige bindestænger i kantskinne på nedre dæk (max 5.000 kg. træk)
▪ 2 par binderinge på repos (max 2.500 kg. træk)
▪ 9 par sokler 50 x 100 mm i kantskinne på nedbyggede del

Bund

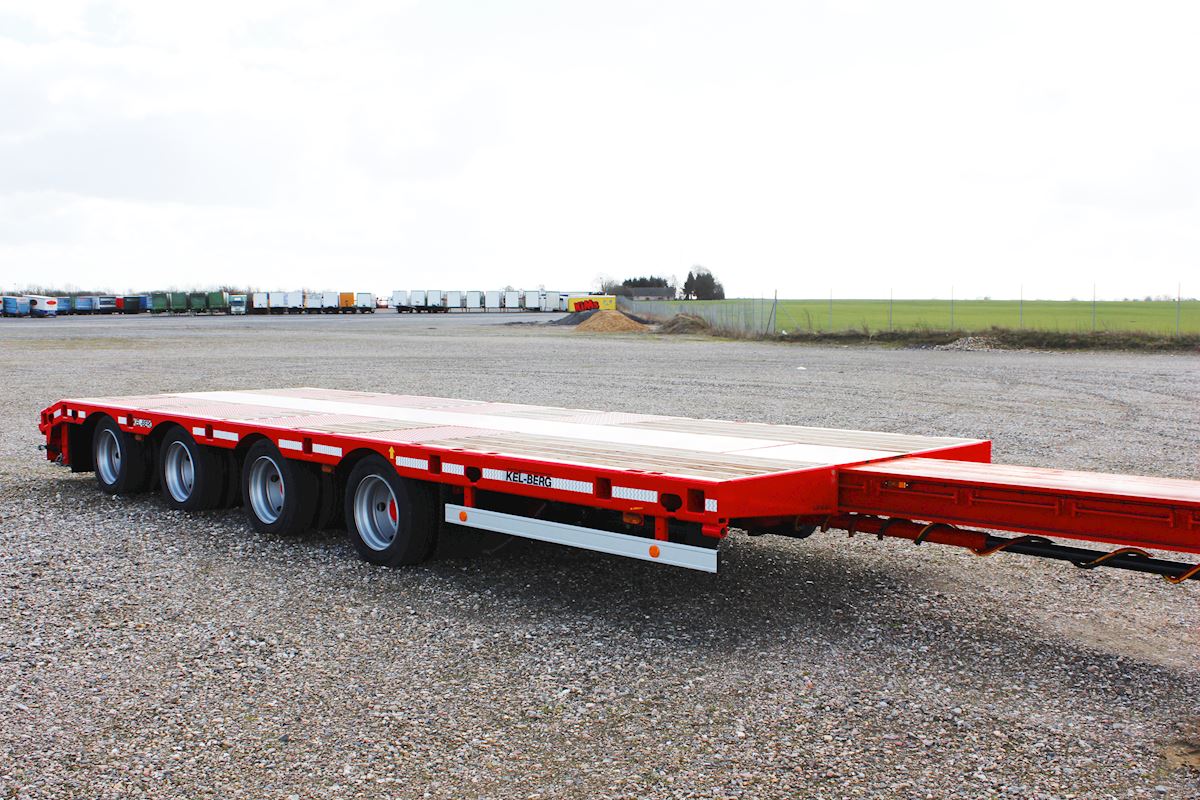

På repos:28 mm træplanker, med ståldørk over kongetapPå nedbygget del:28 mm træplanker med ståldørkplade over bogie

Specifikationer

Vægt
  • Tilladt totalvægt
    48.000 kg
  • Tilladt hovedbolttryk
    18.000 kg
  • Tilladt boogietryk
    30.000 kg
  • Tilladt totalvægt
    50.000 kg
  • Tilladt hovedbolttryk
    18.000 kg
  • Tilladt boogietryk
    32.000 kg
Mål
  • Chassis længde

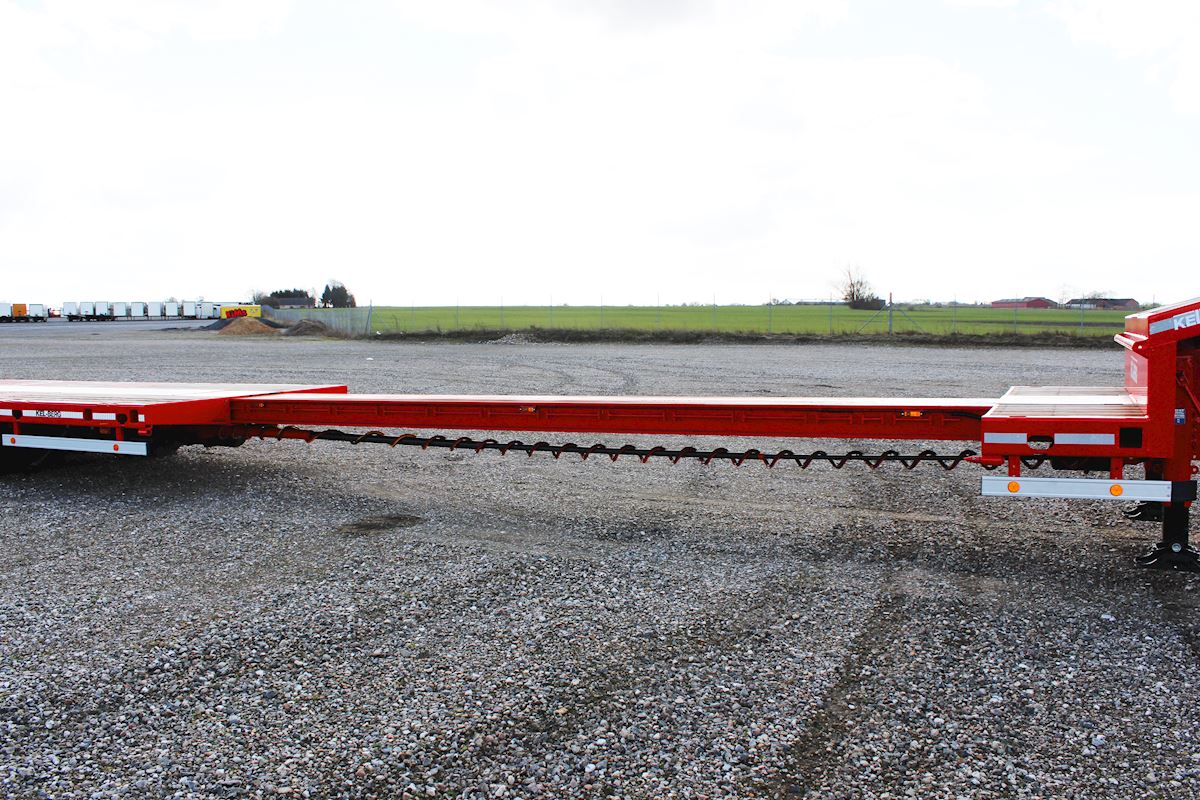

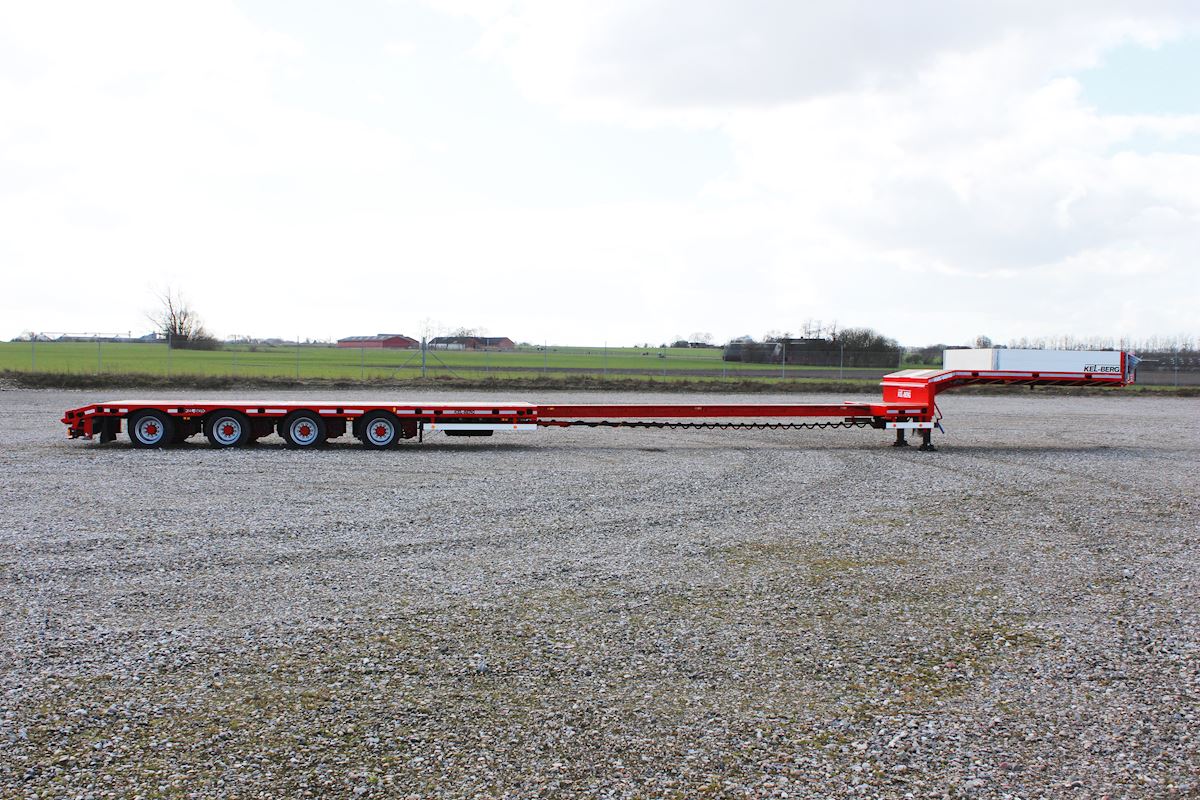

    12.950 + udtræk 6.300 mm
  • Teoretisk akselafstand
    8.200 mm
  • Boggie
    3 x 1.310 mm
  • Nedbygget del
    8.800 mm
  • Repos
    4.150 mm
  • Skammelhøjde
    1.210 mm
  • Overhæng
    1.400 mm
  • Udv. Bredde
    2.550 mm
  • Bundhøjde bag
    830 mm
