Udtræk

S601H Kel-Berg

  • Enkelt udtræk
  • Til krantrækker
  • Alu. sider på repos

Konfigurationer

Chassis

Centralvange i opsvejst højstyrkestål hvor sektionerne forskydes ind i hinanden. Kraftig chassis som er egnet til tunge opgaver.U-skinne på hals-knækket for anlæg af aluramper.

Aksler

▪ 3 x 11 tons SAF-aksler med tromlebremse
▪ Medstyrende drejbar 3. aksel der kan låses over baklys

Bremser

▪ 2-kreds trykluft bremseanlæg med 80L ståltank i sort
▪ Fjederbremse monteret på 2. aksel med løsneventil monteret i v. bag
▪ ABS-Bremsesystem fabrikat Knorr/WABCO for 2S/2M

Dæk

16 stk. dæk 235/70 R 17,5 af anerkendt fabrikat.

Støtteben

2 stk. støtteben af anerkendt fabrikat med to hastig-heder og S-fod.

Elektrisk anlæg

▪ 2 stk. 5-kammer baglygter
▪ 2 stk. nr. plade lygter
▪ 2 stk. slingrelygter
▪ 5 stk. sidemarkeringslygter med refleks pr. side, lovpligtige markeringslygter og lovpligtige reflekser
▪ 2 stk. 7-pol. lysstik
▪ EL-anlægget er fremstillet efter ISO 3731

Bund

På repos:28 mm hårdttræsplanker, med ståldørk over kongetap.På nedb. del:38 mm hårdttræsplanker, med ståldørk over hjulene.

Sider

400 mm stålfront, samt aftagelige 400 mm alusider på repos.

Tilkobling

2” SAE kingpin.

Lastsikring

▪ 8 par kraftige 5 tons surringsringe i kantrame
▪ 8 par sokler 80 x 50 mm i kantskinne

Overfladebehandling

Sandblæst til SA 2,5 2-komponent grundmaling og 2-komponent slutlakering. Chassis lakeres i en RAL farve i godkendte ICI produkter.

Extra udstyr

▪ Kæpstokke
▪ Magasin for kæpstokke
▪ Laxo containerlåse
▪ Alu-fælge
▪ Lift aksler
▪ BPW-aksler med tromlebremser
▪ Kilometertæller og akseltrykmåler
▪ Værktøjskasse i sort plast
▪ Postkasse
▪ Farligt gods skilt
▪ Reservehjulsophæng
▪ LED lygter
▪ Alu. sider på repos

Specifikationer

Vægt
  • Tilladt totalvægt
    48.000 kg
  • Tilladt hovedbolttryk
    18.000 kg

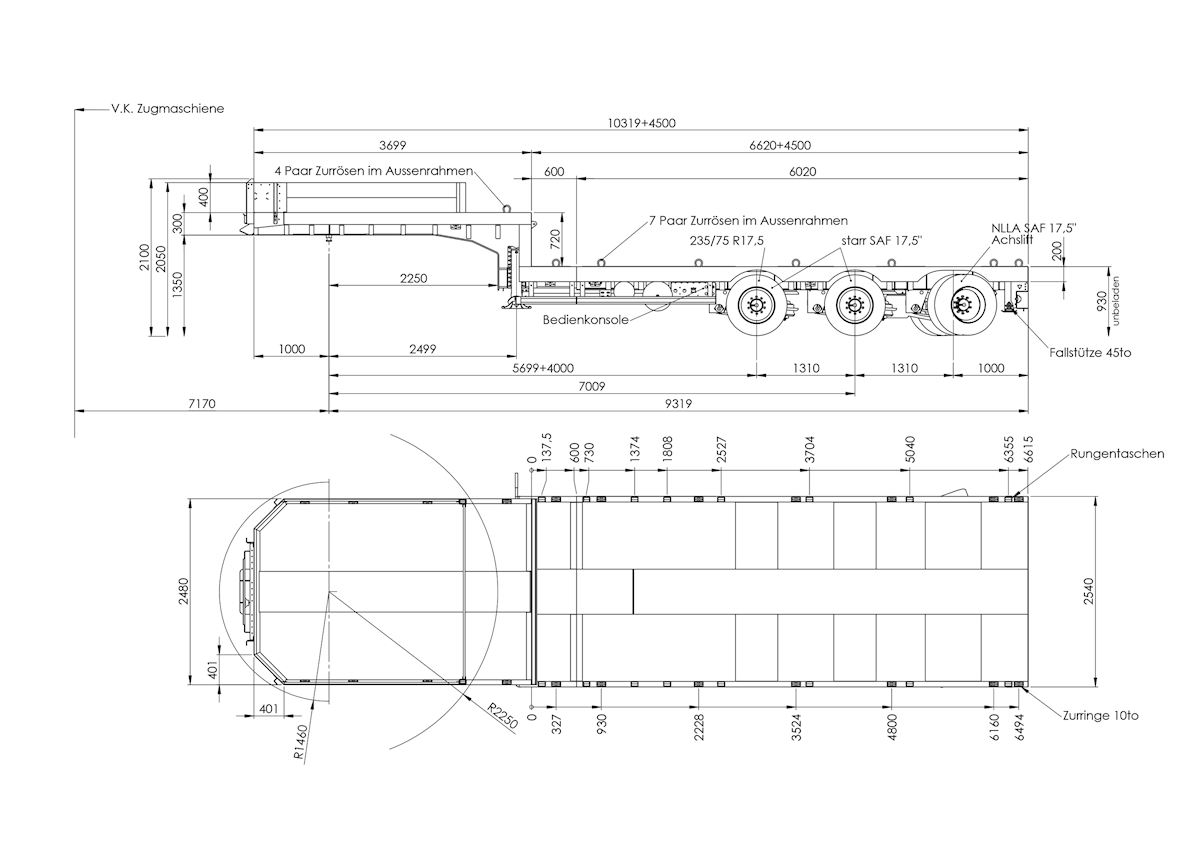

Mål
  • Udv. Bredde
    2.550 mm
  • Akselafstand
    5.699 mm
  • Repos
    4.100 mm
  • Bogie
    3 x 1.310 mm
  • Skammelhøjde
    1.350 mm
  • Bundhøjde i bag
    930 mm
  • Halslængde
    3.699 mm
  • Chassis længde
    10.319 mm + udtræk 4.500 mm
  • For overhæng
    1.000 mm
  • Nedbygget del
    6.620 mm
