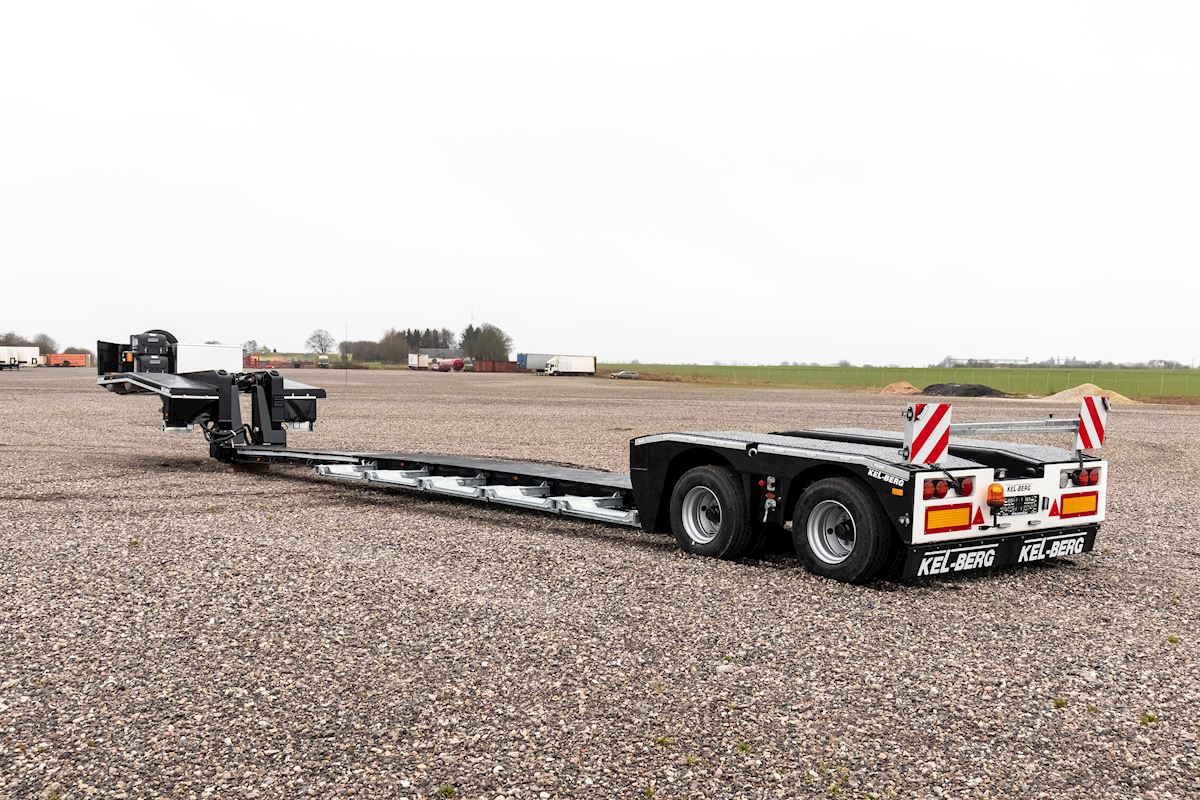

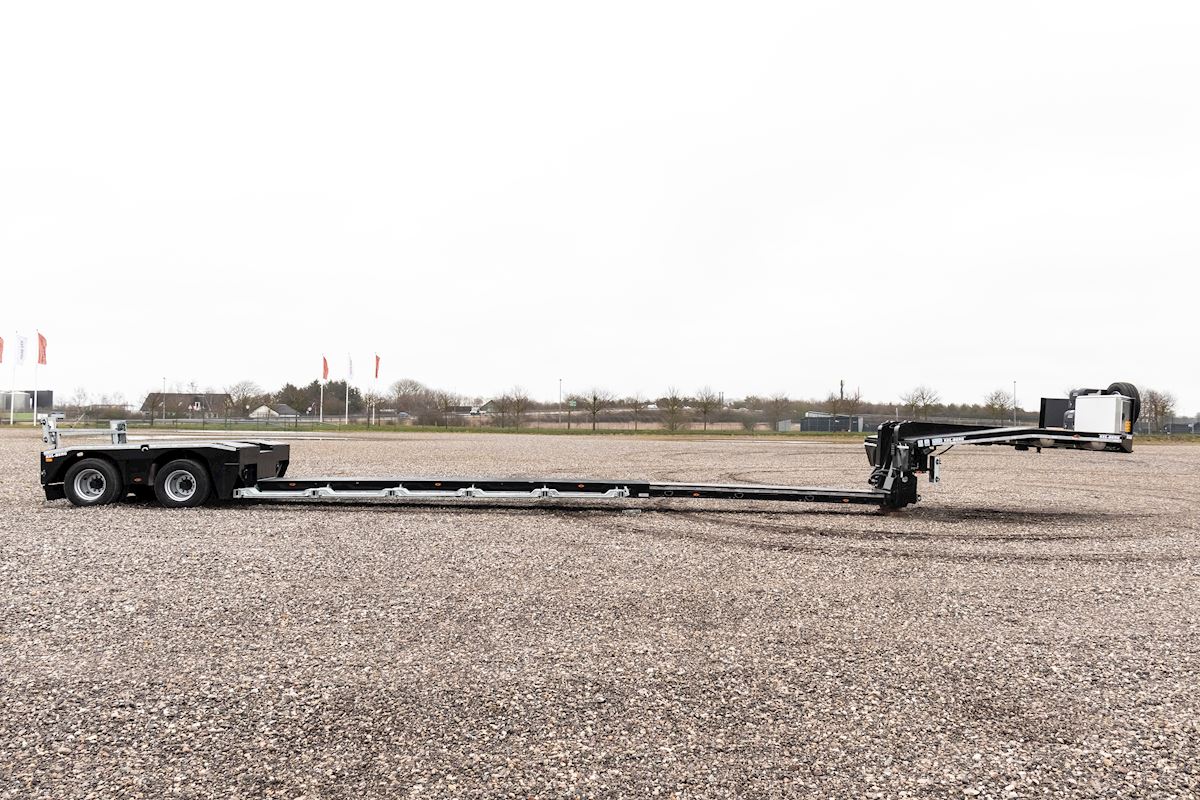

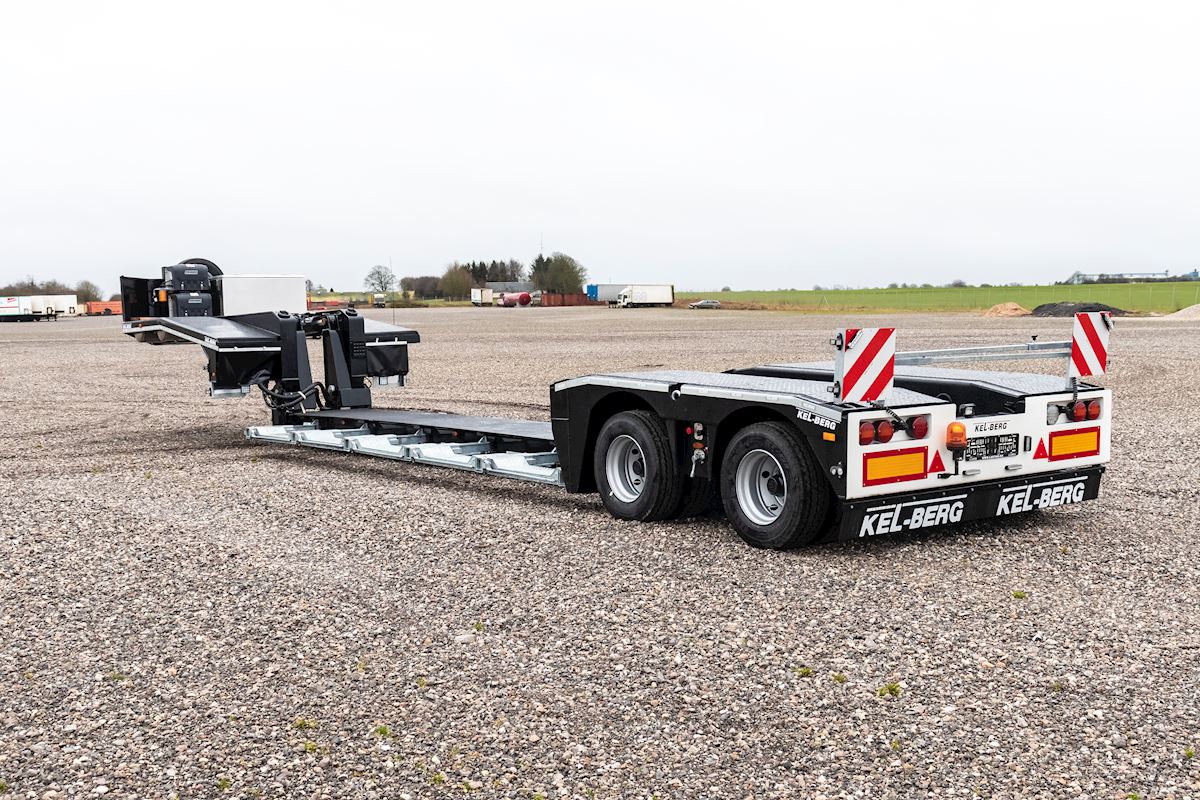

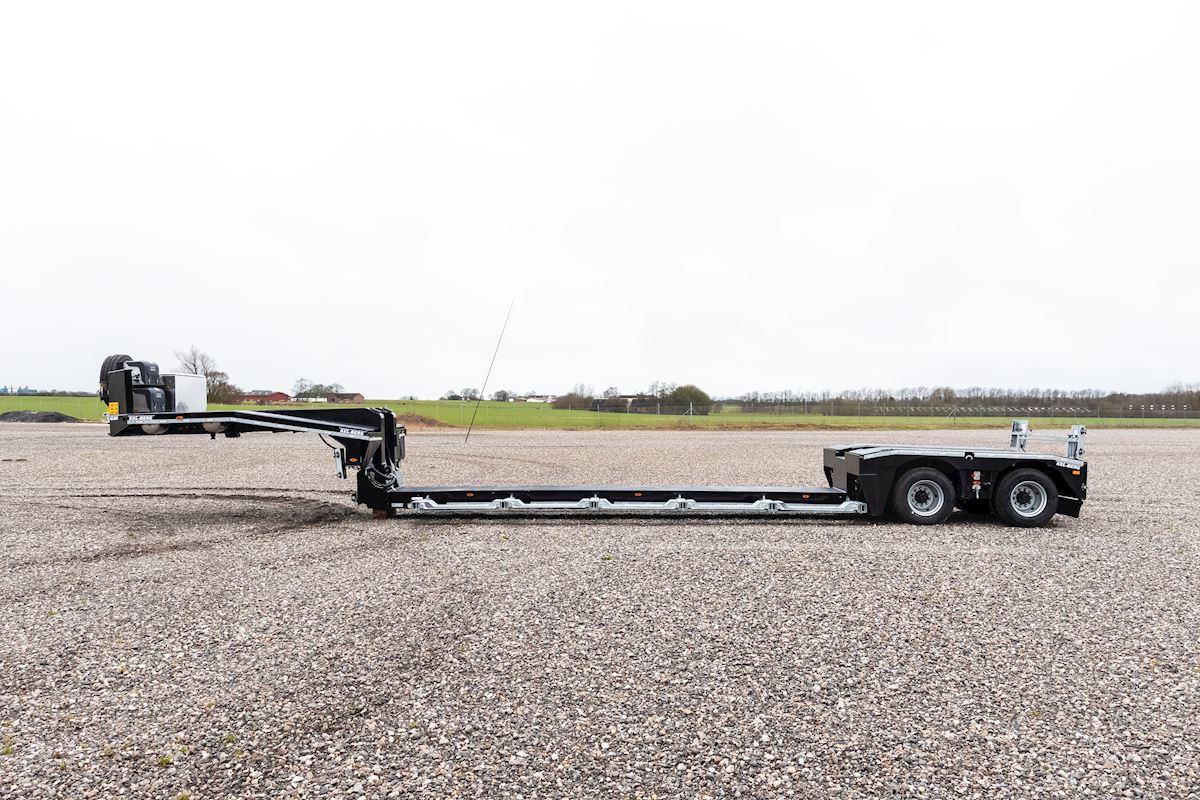

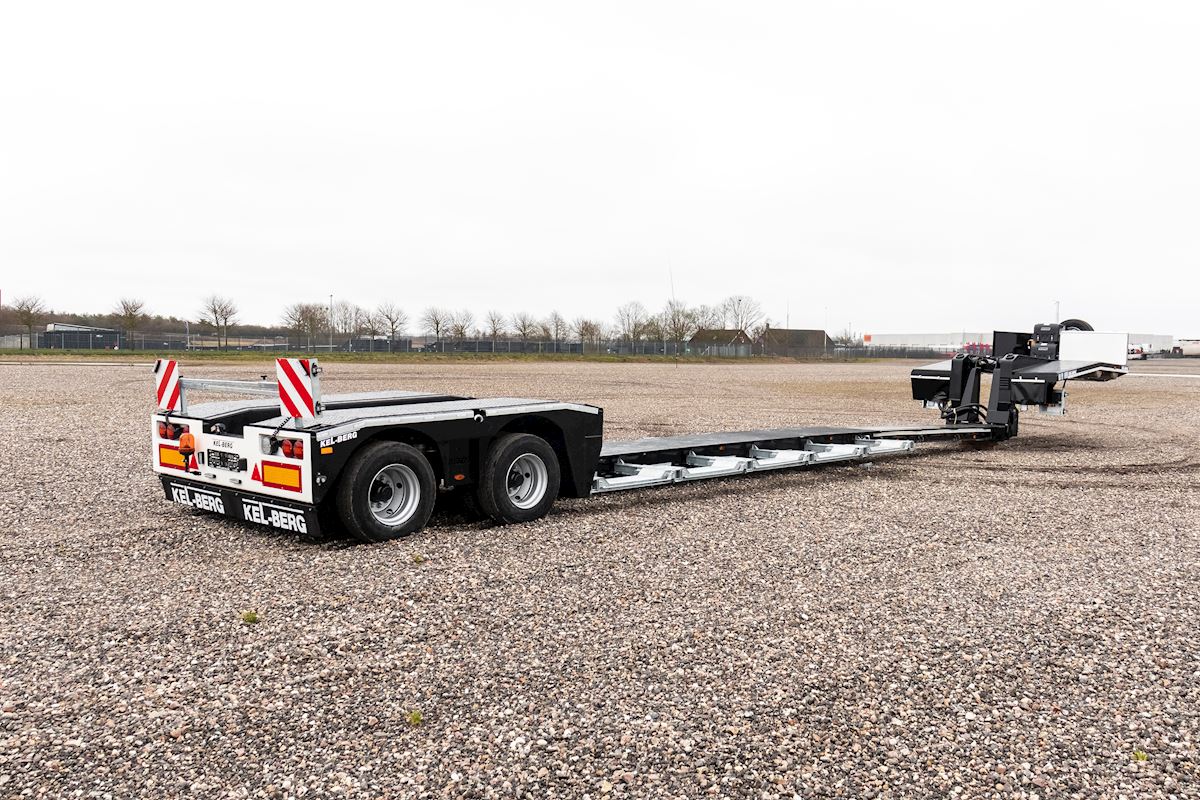

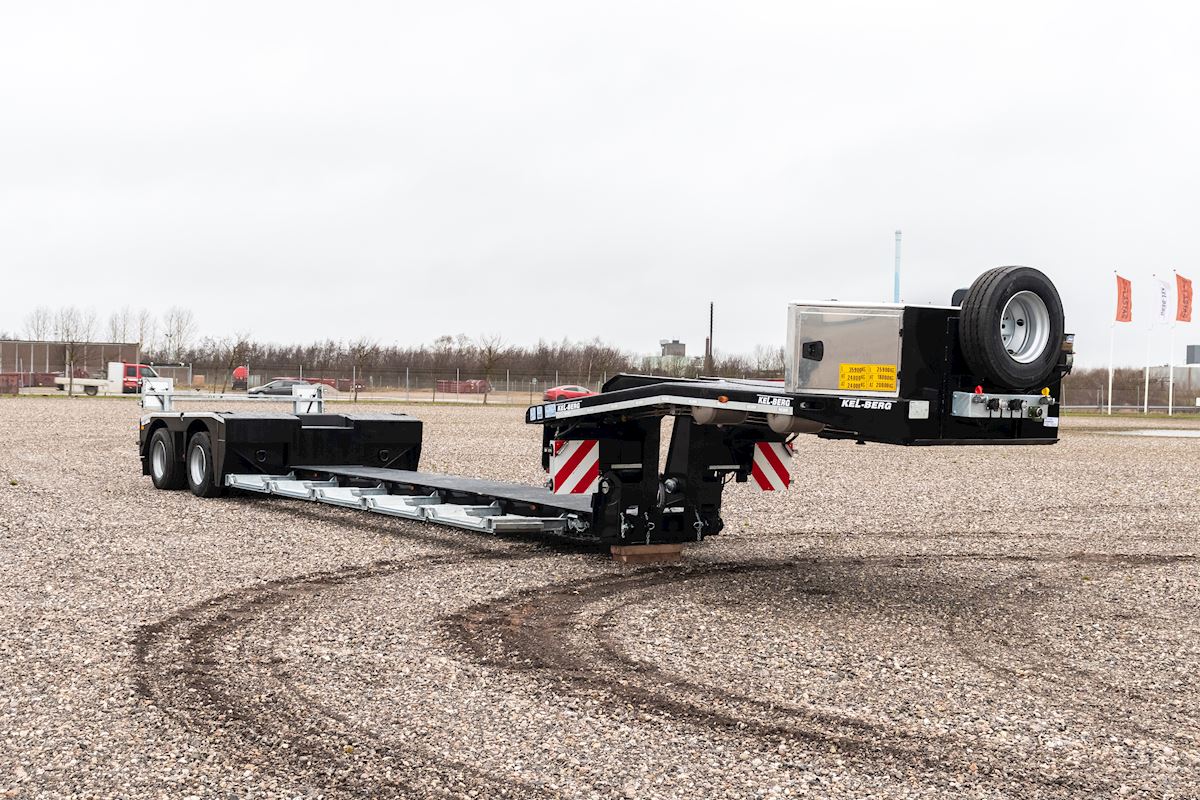

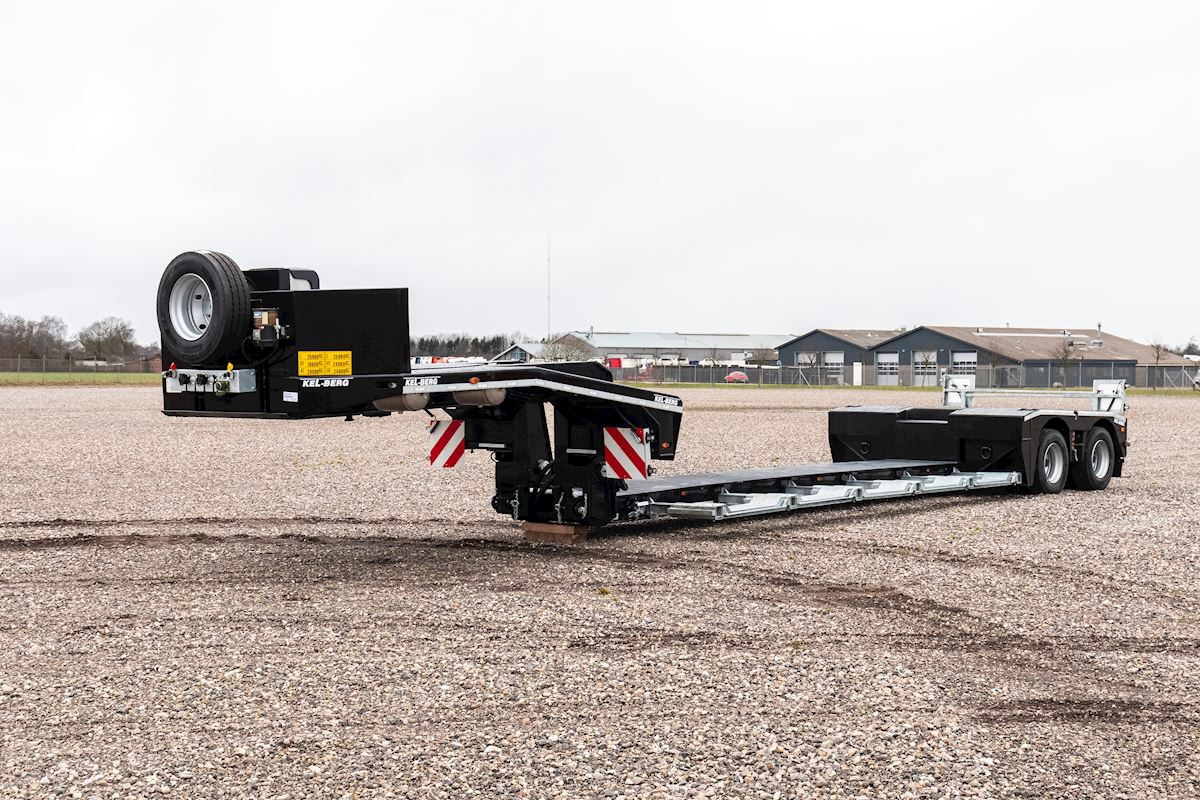

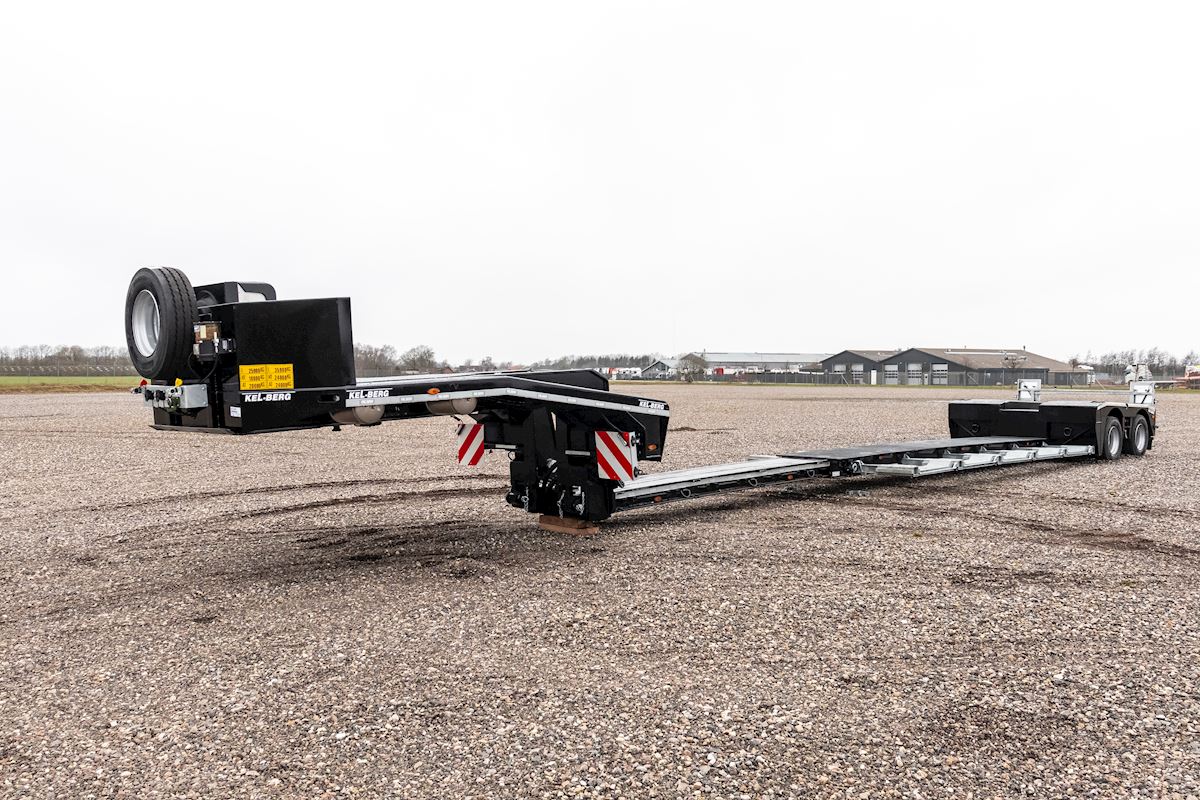

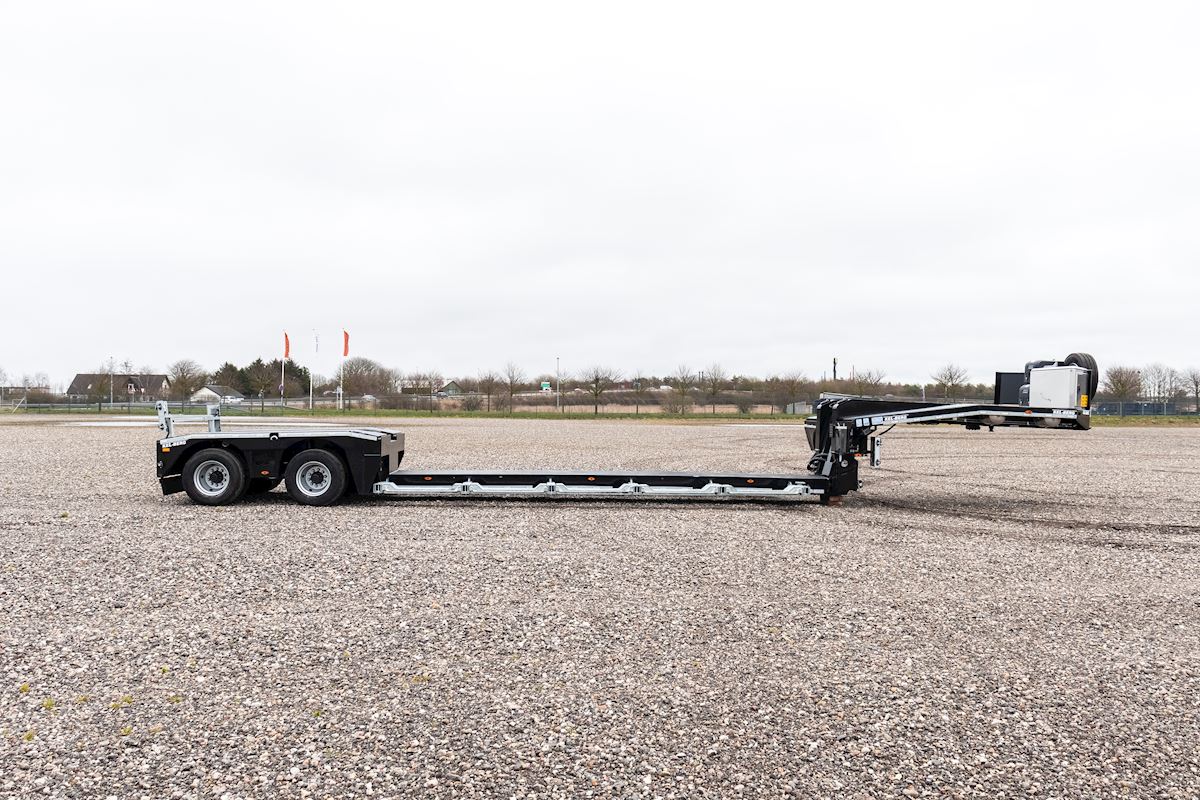

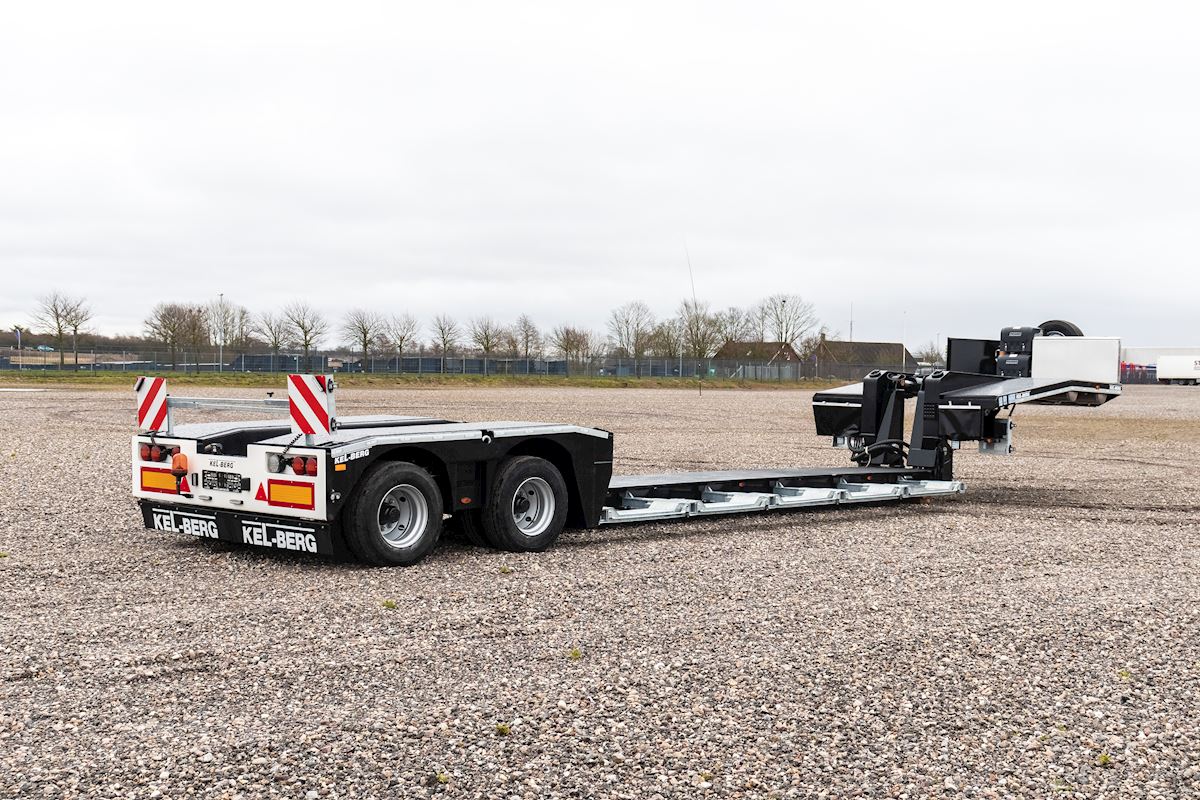

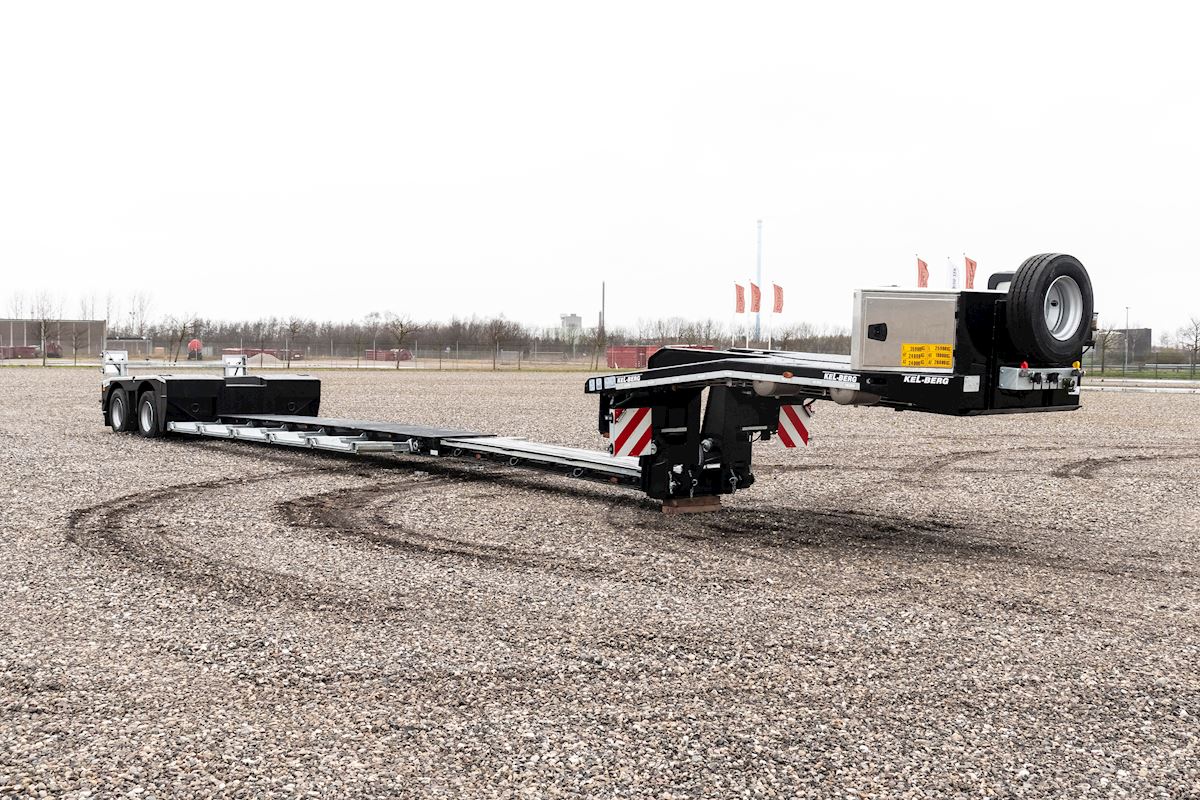

S902Y Kel-Berg

  • Til kørsel med landbrugsmaskiner
  • Hydrauliske styrbare aksler
  • Udtræk
Facebook E-mail Kopiere link
Hent Kel-Berg S902Y katalog
Lowres Highres

Konfigurationer

Chassis og bund

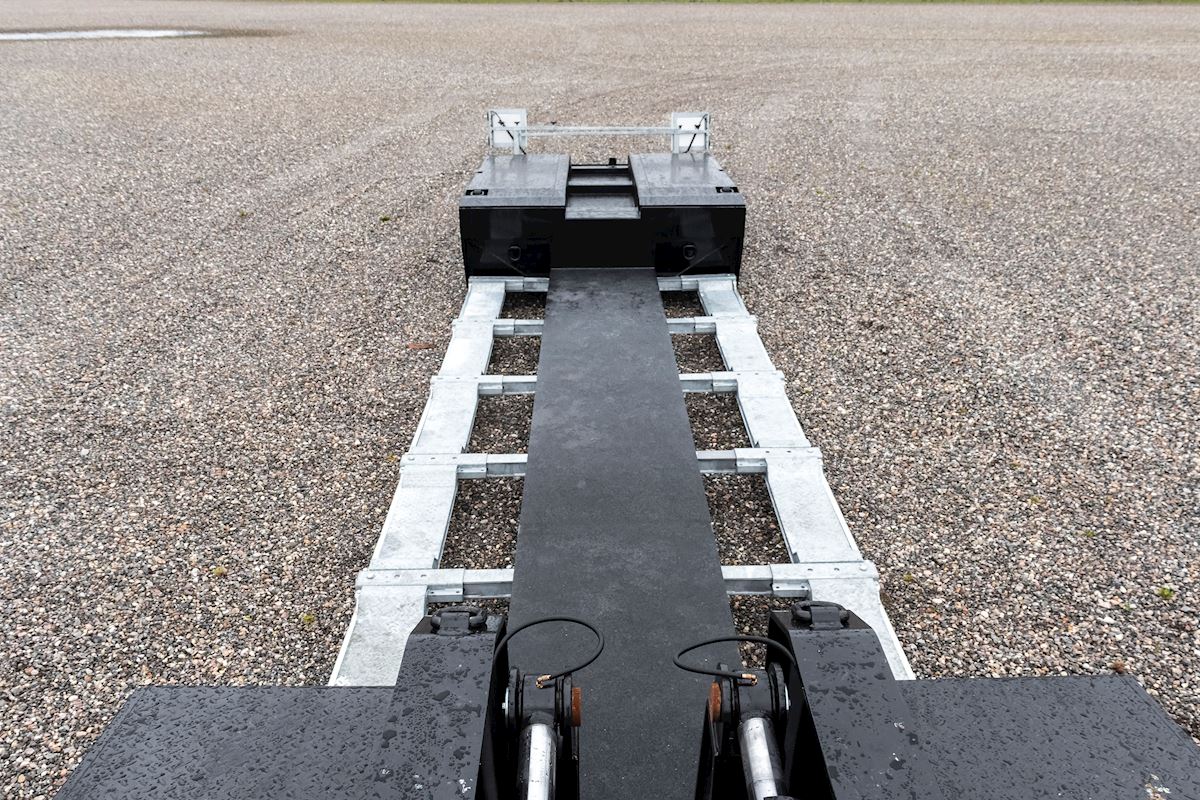

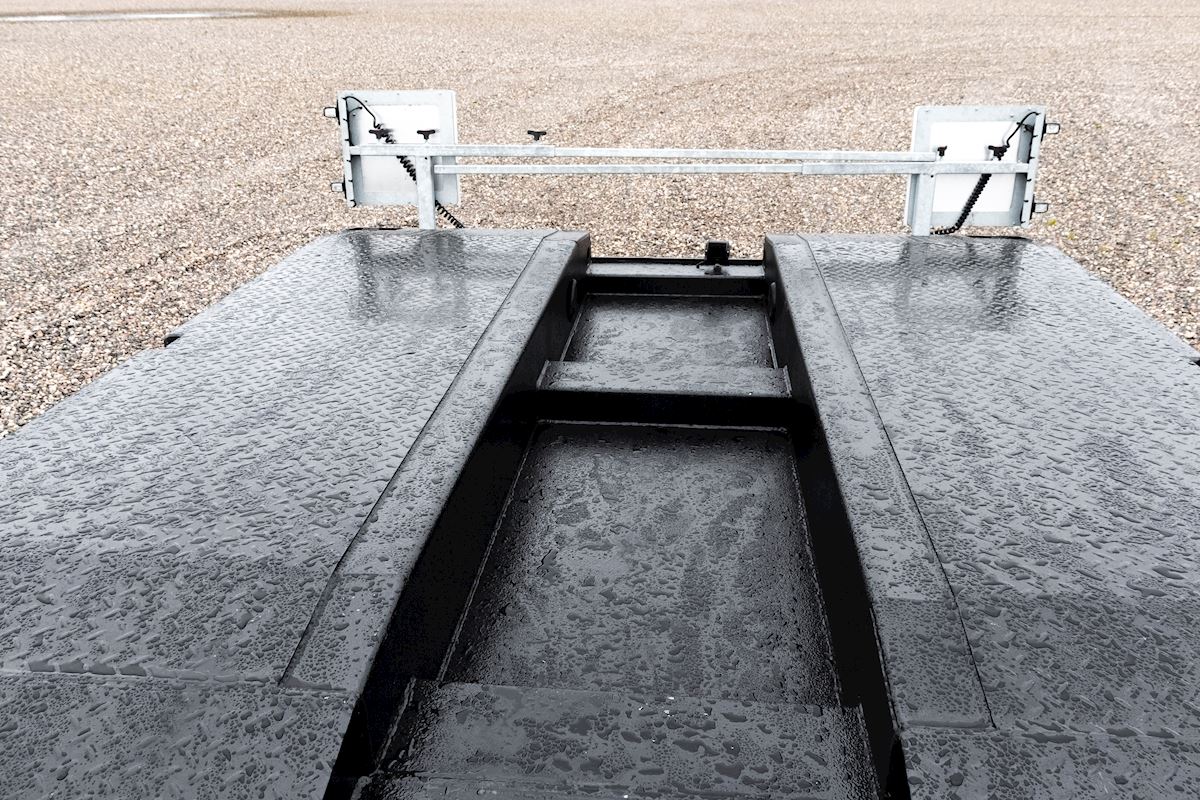

SVANEHALSEN:3.850 mm svanehals med fasede hjørne 400 mm x 45° Halsens repos er nedsænke i siderne som hjulgrave. Opbygningen på svanehalsen består af en 610 mm høj stål front. Svanehalsen er udstyret med hydraulisk hæve-/sænke anordning og kan kobles fra traileren. Bund på svanehalse af kvalitets dørkplade.NEDBYGGET DEL:Stærk center boks profil, med enkelt 4.700 mm udtræk. Udtrækket betjenes med et pneumatisk låsesystem. El og luftslanger er beskytte i centervangen. Toppen af profilet er belagt med hårdttræsplanker.
▪5 par 1.200 mm udklapbare udliggere, med 450 mm
udtræk.
▪3 par galvaniserede bundmoduler med hårdttræs-planker, til placering mellem udliggere.
▪2 par galvaniserede bundmoduler udformet som hjulgrave.

Aksler og styring

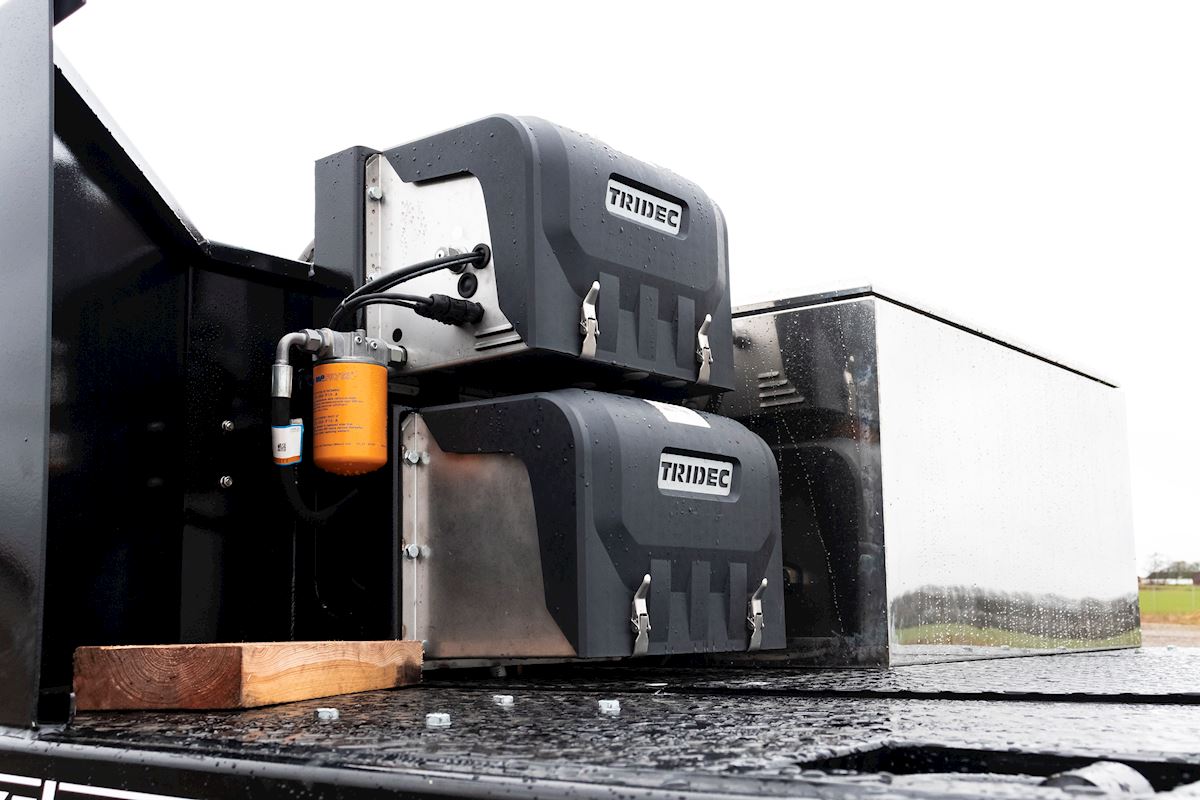

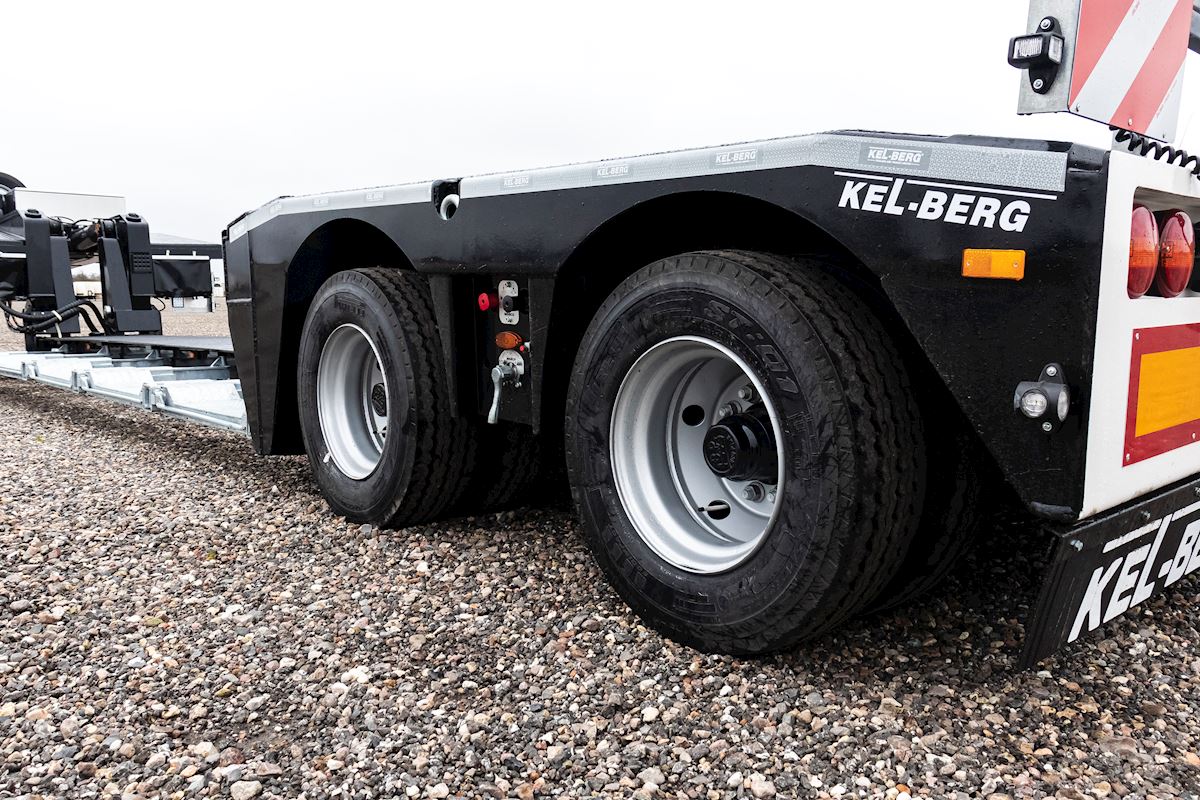

12 tons (teknisk) BPW-aksler med trommelbremse. Original BPW luftaffjedring med hæve-/sænkeventil. Alle aksler er hydraulisk styret via Tridec styring. Manuel aksel styring, automatisk sporing og betjening af svanehals via trådløs controller Tridec Tritonic II.

Bremser

EBS-E bremsesystem i fabrikatet WABCO efter EU-forskrifterne. Inkl. Roll Stability Support (RSS).

Dæk og fælge

245/70 R 17,5” dæktvilling monteret på 6,75/17,5 stålfælge.

Elektrisk anlæg

▪ 24 Volt anlæg efter EU-forskrifterne
▪ 2 x 7 pol og 1 x 15 pol tilkobling

Lakering

▪ Chassiet er grundmalet og lakeret 2 gang med 2-K-lakering i diverse RAL/SIO-LINE/PPG farver
▪ Fælge er lakeret i sølv

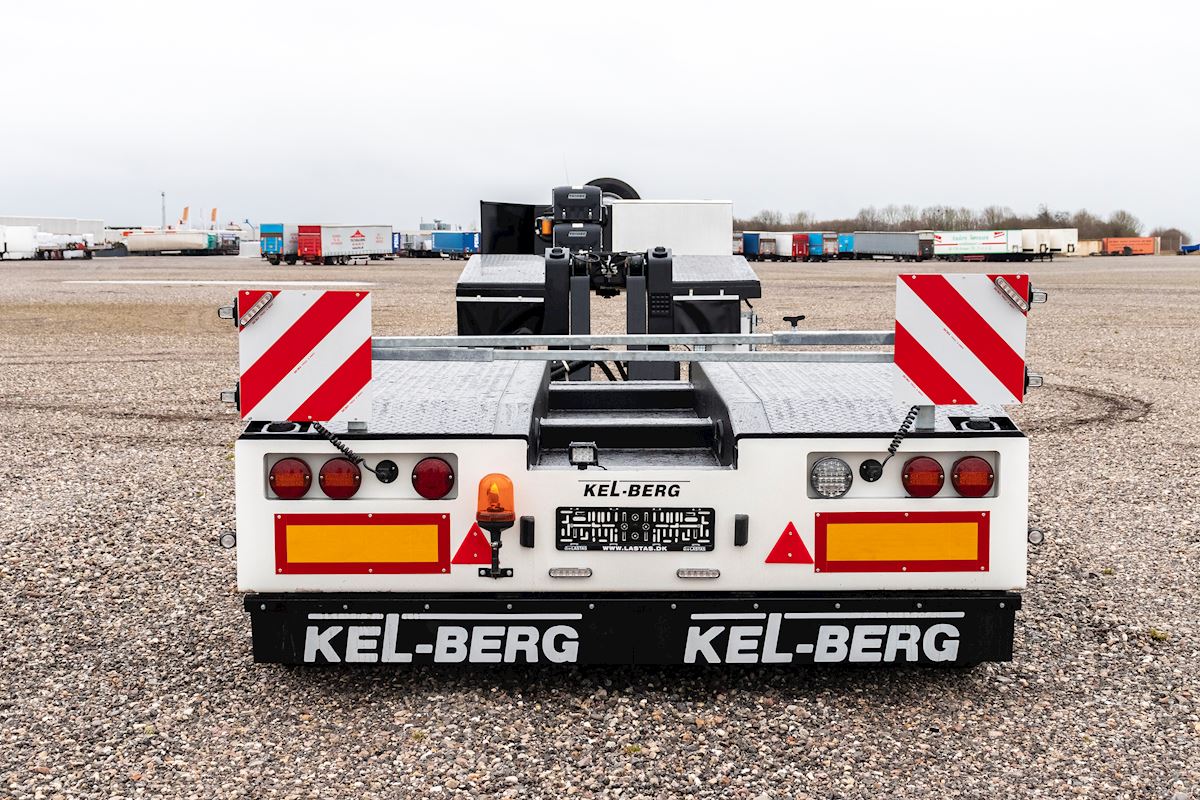

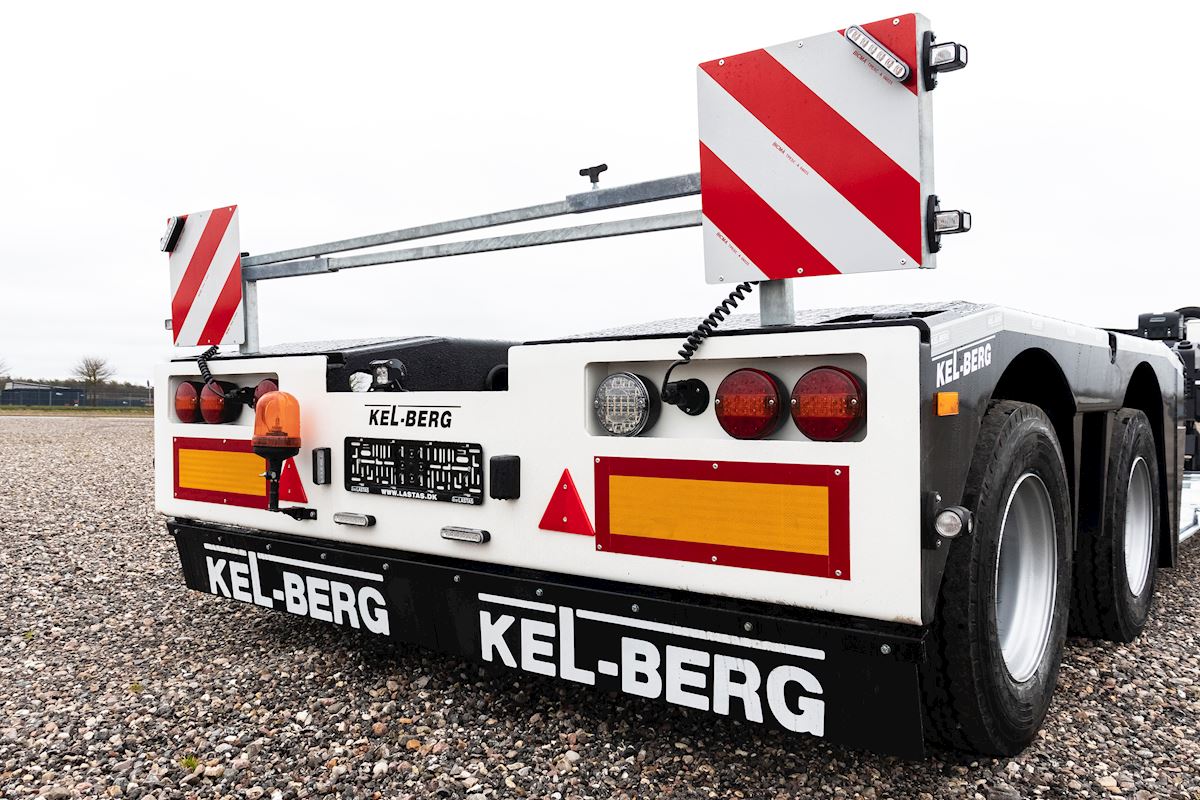

▪ Bagenden er metalliseret

Inkluderet tilbehør

▪ Aut. central smøringssystem med dobbelt pumpe.
▪ Akseltryksmåler

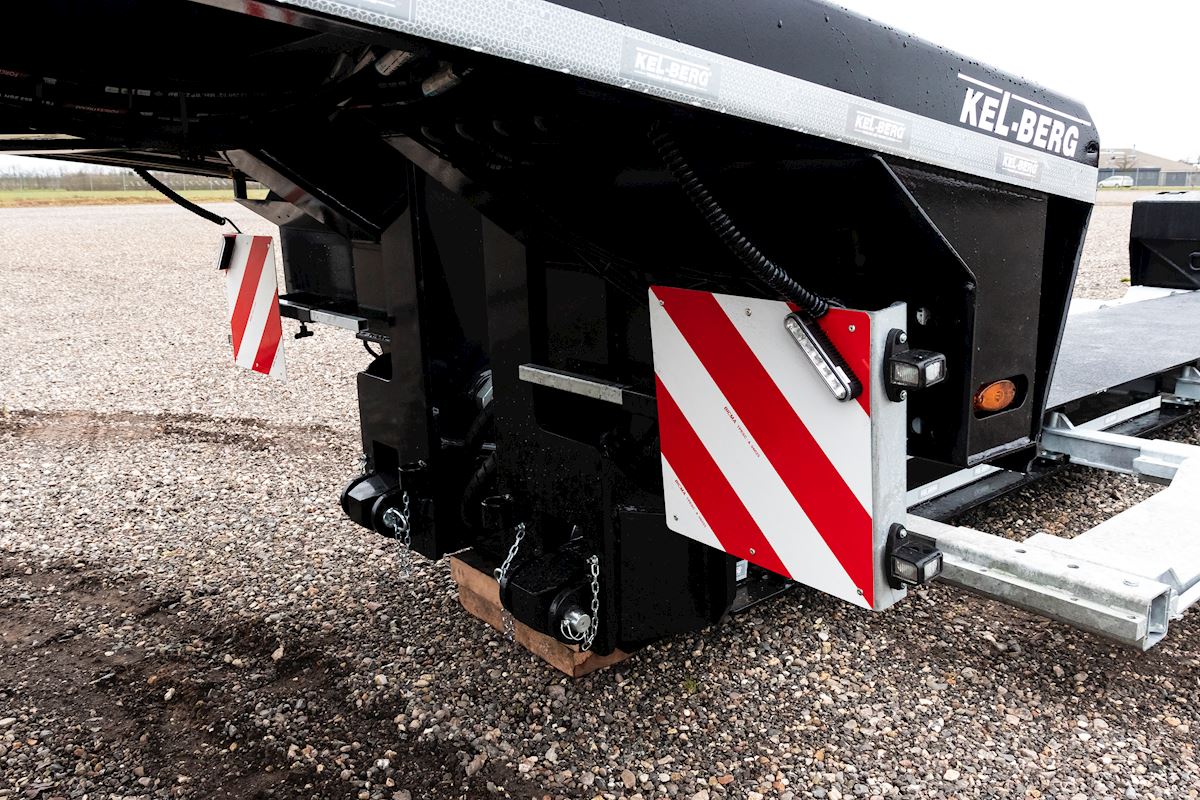

▪ 4 stk. forbrednings skilte med LED markeringslygte

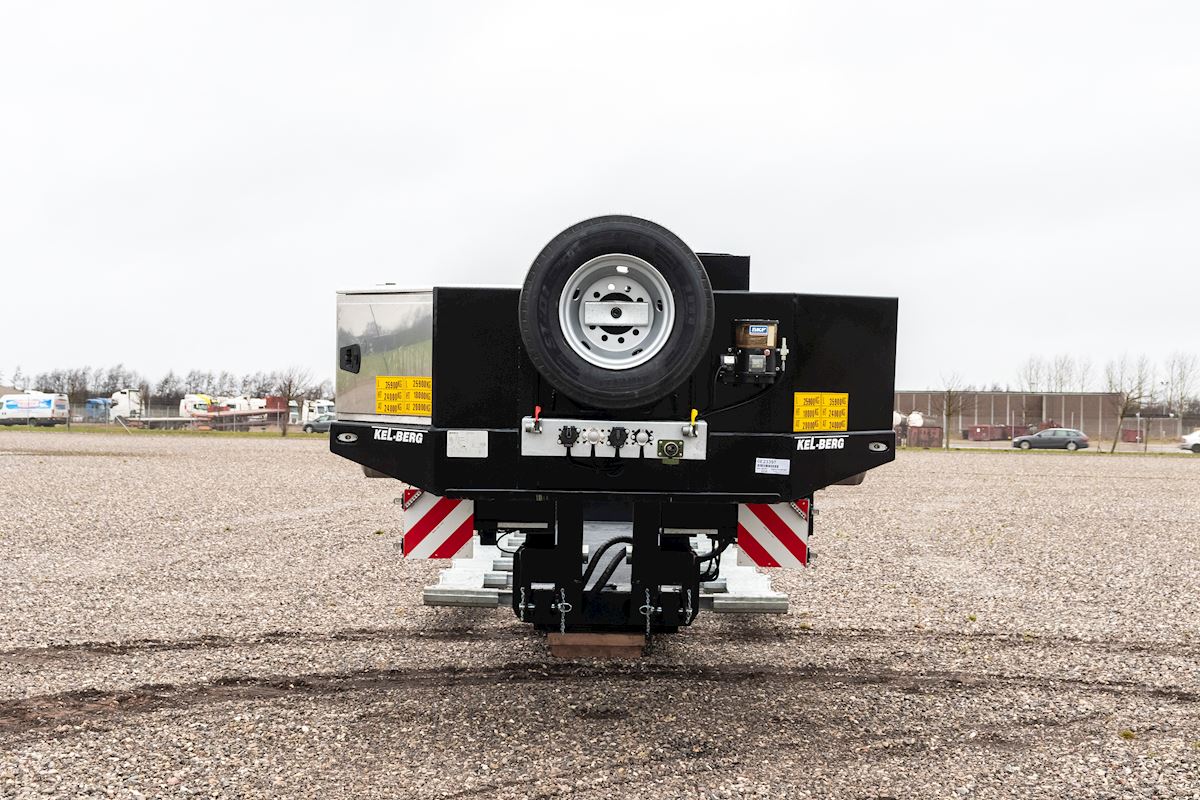

▪ 1 stk. reservehjulholder
▪ 2 stk. stopklodser

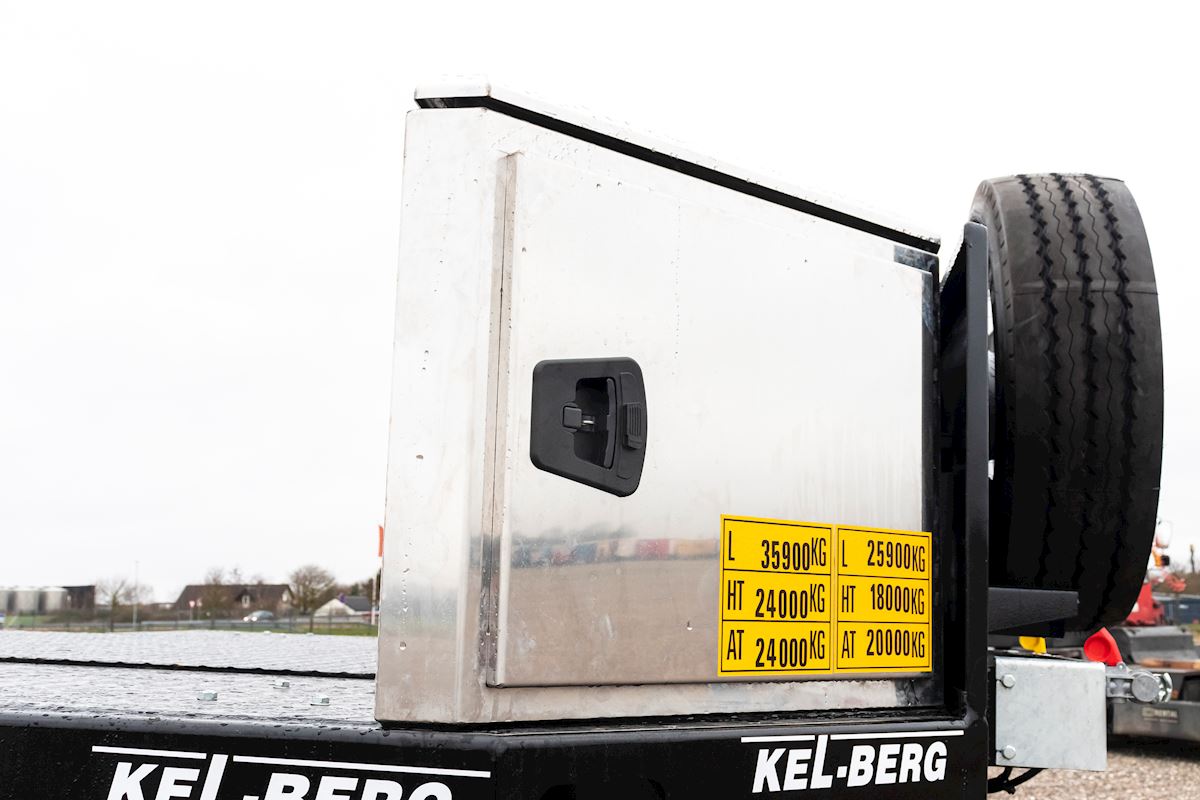

▪ 1 stk. rustfri værktøjskasse på font af svanehals.
▪ 1 par alu. ramper.

Specifikationer

Vægt
  • Tilladt totalvægt
    36.000 kg
  • Tilladt hovedbolttryk
    18.000 kg
  • Tilladt boogietryk
    20.000 kg
  • Tilladt hastighed
    80 km/t
Mål
  • Udtræk
    4.700 mm
  • Akselafstand
    1.360 mm
  • Skammelhøjde
    1.150 mm
  • Lad længde
    6.375 mm
  • Bredde
    2.550 mm
  • Repos længde, for
    3.850 mm
  • Repos højde, for
    1.440 mm
  • Repos længde, bag
    2.970 mm
  • Repos højde, bag
    930 mm
  • Lad længde ved udtræk
    11.075 mm
  • Lad højde, tom
    400/250 mm
  • Afstand kingpin <-> 1. aksel
    9.855 mm
  • Total længde
    13.475 mm
  • Total længde ved udtræk
    18.175 mm
Blokvogn
  • Tilladt totalvægt
    48.000 kg
  • Tilladt hovedbolttryk
    24.000 kg
  • Tilladt bogietryk
    24.000 kg
  • Tilladt hastighed
    60 km/t
